Tablou electric 24 module GEWISS GW40606BS 40 CDI incastrat IP40

Tabloul electric GEWISS 24 module 40 CDI GW40606BS este un tablou pentru montaj încastrat în perete din zidărie, cu 24 de module dispuse pe 2 rânduri a câte 12. Are grad de protecție IP40, rezistență mecanică IK08 și ușă transparentă fumurie. Varianta GW40606BS include borne multipolare bipolare cu șurub de 80A, IP20, iar carcasa are dimensiuni exterioare de 330 x 420 x 85 mm. Este o configurație potrivită atunci când proiectul cere un tablou modular încastrat de 24 de module și bornele sunt necesare în echiparea carcasei.

24 de module dispuse pe două rânduri

Tabloul electric GEWISS GW40606BS oferă 24 de module conform EN 50022, în configurația 12x2. Cele două rânduri permit organizarea aparaturii modulare într-o carcasă cu dimensiuni exterioare de 330 x 420 x 85 mm.

Capacitatea de 24 de module trebuie verificată înainte de alegerea tabloului. Numărul de module necesar rezultă din aparatura prevăzută în instalație, iar această valoare nu trebuie confundată cu numărul de circuite. Un dispozitiv modular poate ocupa unul sau mai multe module, în funcție de construcția sa, astfel că spațiul necesar trebuie stabilit după configurația reală a aparaturii.

Gama GEWISS 40 CDI include și carcase cu alte capacități. GW40606BS este varianta de 24 de module cu borne incluse, ceea ce o diferențiază atât prin dimensiune, cât și prin echiparea furnizată.

Montaj încastrat în perete din zidărie

Tabloul GEWISS GW40606BS este proiectat pentru instalare încastrată în perete din zidărie. Tipul de montaj reprezintă un criteriu eliminatoriu: acest model nu trebuie confundat cu un tablou aparent sau cu o variantă proiectată special pentru pereți din gips-carton.

Dimensiunile exterioare de 330 x 420 x 85 mm trebuie verificate înainte de pregătirea spațiului de montaj. Acest lucru este important și atunci când GW40606BS înlocuiește o carcasă existentă, deoarece două tablouri cu aceeași capacitate de 24 de module pot avea dimensiuni și sisteme constructive diferite.

Protecție IP40 și rezistență mecanică IK08

Tabloul electric GEWISS 24 module GW40606BS are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II conform IEC 61140. Aceste valori oferă repere concrete pentru compararea carcasei cu cerințele proiectului și cu mediul în care urmează să fie instalată.

Producătorul indică un test cu fir incandescent la 650 °C și o termopresiune cu bilă la 70 °C. Materialul este fără halogeni conform EN 60754-2. Intervalul declarat pentru temperatura de funcționare este de la -15 °C la +60 °C.

Gradul IP40 trebuie raportat la condițiile reale ale amplasamentului. Nu trebuie presupus că un tablou cu această clasificare este potrivit pentru orice mediu doar pentru că este destinat distribuției electrice.

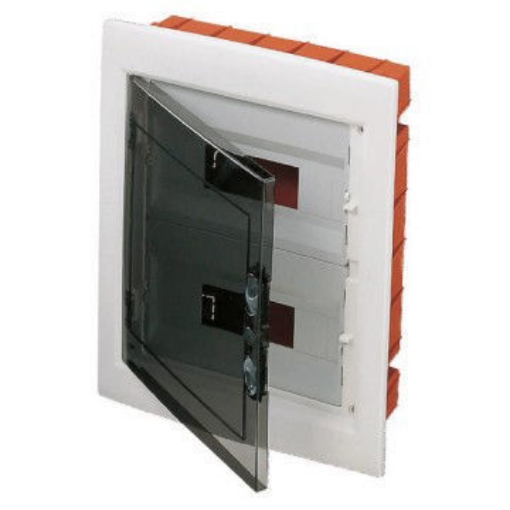

Ușă transparentă fumurie și carcasă albă

GW40606BS are carcasă albă RAL 9016 și ușă transparentă fumurie. Ușa permite observarea aparaturii din interior fără deschiderea imediată a tabloului și diferențiază această versiune de variantele 40 CDI cu ușă plină.

GEWISS indică versiunile cu ușă transparentă fumurie ca fiind potrivite în special pentru sectorul comercial și industrial. Alegerea trebuie însă făcută după ansamblul cerințelor tehnice: capacitate modulară, montaj, grad IP, dimensiuni și echiparea interioară necesară.

Borne multipolare de 80A incluse

Tabloul electric GEWISS GW40606BS este echipat cu borne multipolare bipolare cu șurub de 80A, cu grad de protecție IP20. Prezența lor este importantă pentru identificarea exactă a variantei BS și pentru diferențierea de configurațiile apropiate care nu includ aceeași echipare.

Pentru fiecare dintre cei doi poli, documentația GEWISS indică configurația N/E (3x16) + (11x10) mm². Aceasta descrie numărul conexiunilor și secțiunile conductoarelor acceptate de bornele incluse. Valorile de 16 mm² și 10 mm² nu reprezintă curenți nominali.

Dacă bornele incluse reprezintă o cerință a proiectului, trebuie verificat codul complet GW40606BS. Un cod apropiat din aceeași familie poate desemna o carcasă cu aceeași capacitate modulară, dar cu altă echipare.

Parametri electrici ai variantei GW40606BS

Tabloul GEWISS GW40606BS are curent nominal de 125A, tensiune nominală de 400V și tensiune de izolație de 750V. Puterea disipabilă indicată pentru această carcasă este de 37W.

Aceste valori descriu caracteristicile tabloului și trebuie corelate cu proiectarea instalației și cu aparatura montată în interior. Curentul nominal de 125A al tabloului nu trebuie confundat cu valoarea de 80A a bornelor multipolare incluse; sunt parametri aferenți unor componente diferite ale configurației.

Ce verifici înainte de alegerea tabloului GW40606BS

Începe cu spațiul modular: GW40606BS oferă 24 de module în configurație 12x2. Verifică apoi montajul încastrat în zidărie și dimensiunile de 330 x 420 x 85 mm. Dacă locașul este deja realizat, dimensiunile carcasei sunt esențiale pentru confirmarea variantei.

Următorul criteriu este nivelul de protecție, respectiv IP40 și IK08. Dacă proiectul necesită borne incluse, verifică echiparea bipolară de 80A și configurația N/E. Ușa transparentă fumurie și carcasa albă RAL 9016 sunt alte elemente care permit confirmarea modelului exact.

Pentru înlocuirea unui tablou existent, codul GW40606BS este un reper mai sigur decât asemănarea vizuală. Familia 40 CDI cuprinde mai multe dimensiuni și configurații, iar o diferență de cod poate însemna alt număr de module, alte dimensiuni sau altă echipare.

Erori frecvente

Alegerea tabloului GW40606BS doar după cele 24 de module

Tabloul electric GEWISS GW40606BS nu este definit doar prin capacitatea de 24 de module. Este o variantă încastrată pentru zidărie, IP40, cu ușă transparentă fumurie și borne bipolare de 80A incluse. Toate aceste criterii trebuie verificate pentru produsul exact.

Confundarea montajului în zidărie cu varianta pentru gips-carton

Tabloul GEWISS GW40606BS este proiectat pentru perete din zidărie. GEWISS oferă produse distincte pentru pereți din gips-carton, iar faptul că două carcase au 24 de module nu le face interschimbabile.

Confundarea curentului tabloului cu valoarea bornelor

Tabloul GEWISS GW40606BS are curent nominal de 125A, în timp ce bornele multipolare incluse sunt de 80A. Cele două valori se referă la elemente diferite ale produsului și nu trebuie utilizate una în locul celeilalte.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40606BS?

Tabloul electric GEWISS GW40606BS are 24 de module EN 50022, dispuse pe două rânduri a câte 12 module. Capacitatea trebuie comparată cu necesarul real al aparaturii modulare prevăzute.

Tabloul GEWISS GW40606BS include borne?

Tabloul electric GEWISS GW40606BS include borne multipolare bipolare cu șurub de 80A, IP20. Pentru fiecare pol este indicată configurația N/E (3x16) + (11x10) mm².

GW40606BS este pentru montaj aparent sau încastrat?

Tabloul electric GEWISS GW40606BS este destinat montajului încastrat în perete din zidărie. Pentru montaj aparent sau pereți din gips-carton trebuie verificată o variantă dedicată.

Ce dimensiuni are tabloul GEWISS GW40606BS?

Tabloul electric GEWISS 24 module GW40606BS are dimensiuni exterioare de 330 x 420 x 85 mm. Aceste valori sunt importante pentru verificarea spațiului disponibil înainte de montaj.

Ce protecție are carcasa GW40606BS?

Tabloul GEWISS GW40606BS are grad de protecție IP40, rezistență mecanică IK08 și clasă de izolație II conform IEC 61140.
