Tablou electric 36 module GEWISS GW40609BS 40 CDI incastrat IP40

Tabloul electric 36 module GEWISS 40 CDI GW40609BS este un tablou pentru montaj încastrat în perete din zidărie, cu 36 de module dispuse pe 2 rânduri a câte 18. Are grad de protecție IP40, rezistență mecanică IK08 și ușă transparentă fumurie. Varianta GW40609BS include borne multipolare bipolare cu șurub de 80A, IP20, iar carcasa măsoară 465 x 505 x 85 mm. Este alegerea corespunzătoare atunci când configurația instalației necesită un tablou încastrat de 36 de module și echiparea cu borne inclusă din gama GEWISS 40 CDI.

36 de module dispuse pe două rânduri

Tabloul electric 36 module GEWISS GW40609BS oferă 36 de module conform EN 50022, distribuite în configurație 18x2. Cele două rânduri permit organizarea aparaturii modulare într-o singură carcasă, iar capacitatea trebuie verificată în raport cu echipamentele prevăzute în schema tabloului.

Numărul de module nu trebuie confundat cu numărul circuitelor. Diferite aparate electrice pot ocupa unul sau mai multe module, astfel că necesarul real se stabilește după lățimea modulară a componentelor care vor fi instalate. Dacă cele 36 de module nu acoperă configurația proiectată, trebuie verificată o variantă cu o capacitate mai mare din aceeași familie.

Montaj încastrat în perete din zidărie

Tabloul GEWISS 40 CDI GW40609BS este proiectat pentru montaj încastrat în perete din zidărie. Tipul de instalare este un criteriu important de selecție și diferențiază această variantă de tablourile pentru montaj aparent sau de carcasele realizate pentru alte tipuri de perete.

Dimensiunile exterioare sunt de 465 x 505 x 85 mm. Ele trebuie verificate înainte de pregătirea locașului și sunt relevante și atunci când tabloul înlocuiește o carcasă existentă. Două tablouri de 36 de module nu trebuie considerate automat interschimbabile doar pentru că oferă aceeași capacitate modulară.

Protecție IP40 și rezistență mecanică IK08

Tabloul electric GEWISS GW40609BS are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II conform IEC 61140. Aceste caracteristici oferă criterii concrete pentru compararea produsului cu cerințele instalației și ale amplasamentului.

GEWISS indică un test cu fir incandescent la 650 °C și termopresiune cu bilă la 70 °C. Materialul este fără halogeni conform EN 60754-2, iar intervalul de temperatură de funcționare este de la -15 °C la +60 °C. Gradul IP40 trebuie întotdeauna raportat la condițiile concrete ale spațiului, nu interpretat ca o protecție adecvată automat oricărui mediu.

Ușă transparentă fumurie și carcasă albă

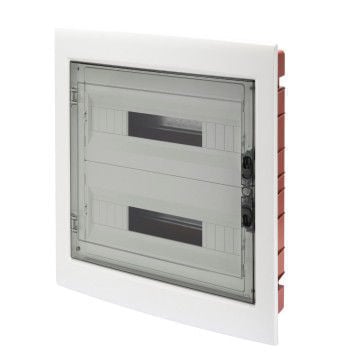

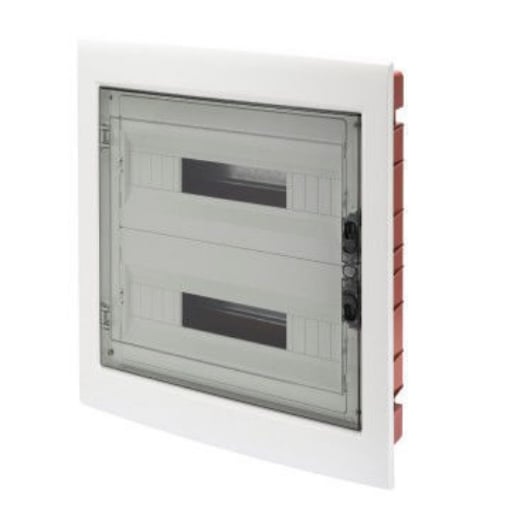

GW40609BS are carcasa albă RAL 9016 și ușă transparentă fumurie. Ușa permite observarea aparaturii din interior fără deschiderea tabloului și diferențiază această variantă de carcasele 40 CDI echipate cu ușă plină.

GEWISS indică ușa transparentă fumurie ca fiind potrivită în special pentru sectorul comercial și industrial. Această destinație trebuie privită împreună cu celelalte caracteristici ale carcasei: capacitatea de 36 de module, montajul încastrat în zidărie și protecția IP40.

Borne multipolare de 80A incluse

Tabloul electric 36 module GEWISS GW40609BS este echipat cu borne multipolare bipolare cu șurub de 80A și grad de protecție IP20. Această echipare este importantă pentru diferențierea variantei cu sufixul BS de alte produse foarte apropiate din familia 40 CDI.

Pentru fiecare dintre cei doi poli, producătorul specifică configurația N/E (3x16) + (17x10) mm². Aceasta indică numărul conexiunilor disponibile și secțiunile conductoarelor corespunzătoare bornelor incluse. Valorile de 16 mm² și 10 mm² reprezintă secțiuni de conductor, nu curenți nominali.

Dacă proiectul cere în mod explicit tabloul cu borne incluse, codul complet GW40609BS trebuie verificat. Produsul GW40609 are aceeași capacitate de 36 de module, dar existența unui cod apropiat nu trebuie interpretată automat ca o configurație identică.

Curent nominal de 125A și tensiune nominală de 400V

Tabloul GEWISS GW40609BS are curent nominal de 125A și tensiune nominală de 400V. Tensiunea de izolație este de 750V, iar puterea disipabilă declarată pentru carcasă este de 52W.

Curentul nominal de 125A al tabloului nu trebuie confundat cu valoarea de 80A a bornelor incluse. Sunt specificații aferente unor componente diferite ale ansamblului. Pentru proiectarea tabloului, parametrii carcasei și cei ai aparaturii instalate trebuie verificați separat și corelați cu cerințele instalației.

Ce verifici înainte de alegerea modelului GW40609BS

Începe cu necesarul modular. GW40609BS oferă 36 de module în configurație 18x2. Verifică apoi dacă instalația este prevăzută pentru un tablou încastrat în perete din zidărie și dacă dimensiunile de 465 x 505 x 85 mm corespund spațiului disponibil.

Gradul de protecție IP40 și rezistența IK08 trebuie să corespundă condițiilor de utilizare. Dacă sunt necesare borne incluse, verifică și configurația bipolară de 80A. Ușa transparentă fumurie și codul GW40609BS sunt repere suplimentare pentru confirmarea variantei exacte.

În cazul înlocuirii unei carcase existente, codul producătorului este mai sigur decât comparația vizuală. Familia GEWISS 40 CDI include mai multe dimensiuni și echipări, iar produse cu aspect asemănător pot avea alt număr de module, alte dimensiuni sau alte borne.

Erori frecvente

Alegerea tabloului GW40609BS doar după cele 36 de module

Tabloul electric GEWISS GW40609BS nu este definit numai prin capacitatea de 36 de module. Modelul este încastrat pentru zidărie, are protecție IP40, ușă transparentă fumurie și borne multipolare bipolare de 80A incluse. Aceste caracteristici trebuie verificate împreună.

Confundarea variantei GW40609BS cu GW40609

Tabloul electric GEWISS GW40609BS trebuie identificat prin codul complet atunci când sunt necesare bornele incluse. Un produs cu același număr de module și un cod foarte apropiat nu trebuie presupus automat ca având aceeași echipare.

Confundarea curentului tabloului cu valoarea bornelor

Tabloul GEWISS GW40609BS are curent nominal de 125A, iar bornele incluse sunt de 80A. Cele două valori descriu elemente diferite ale produsului și trebuie interpretate separat.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40609BS?

Tabloul electric 36 module GEWISS GW40609BS oferă 36 de module EN 50022, dispuse pe două rânduri a câte 18. Necesarul trebuie calculat după aparatura modulară prevăzută în configurația tabloului.

Tabloul GEWISS GW40609BS include borne?

Tabloul electric GEWISS GW40609BS include borne multipolare bipolare cu șurub de 80A, IP20. Fiecare pol are configurația N/E (3x16) + (17x10) mm².

GW40609BS este pentru montaj aparent sau încastrat?

Tabloul electric GEWISS GW40609BS este destinat montajului încastrat în perete din zidărie. Pentru montaj aparent sau alte tipuri de perete trebuie verificată o carcasă dedicată.

Ce dimensiuni are tabloul GEWISS GW40609BS?

Tabloul electric 36 module GEWISS GW40609BS are dimensiuni exterioare de 465 x 505 x 85 mm. Aceste valori trebuie verificate înainte de realizarea sau reutilizarea locașului de montaj.

Ce protecție are carcasa GW40609BS?

Tabloul GEWISS GW40609BS are grad de protecție IP40, rezistență mecanică IK08 și clasă de izolație II conform IEC 61140.

Alte tablouri și configurații GEWISS

Pentru alte capacități poți consulta tablourile din plastic și selecția de tablouri electrice GEWISS. Alte produse ale producătorului sunt disponibile în gama GEWISS.
