Tablou electric 54 module GEWISS GW40610BD 40 CDI incastrat IP40

Tabloul electric 54 module GEWISS 40 CDI GW40610BD este o carcasă încastrată pentru zidărie, configurată pe 3 rânduri a câte 18 module EN 50022. Capacitatea de 54 module, bornele bipolare de 80A incluse și dimensiunile de 465 x 680 x 95 mm îl fac relevant atunci când configurația electrică depășește spațiul oferit de tablourile cu unul sau două rânduri, dar trebuie păstrată într-o singură carcasă. Modelul are protecție IP40, rezistență mecanică IK08 și ușă transparentă fumurie.

Când are sens un tablou electric de 54 module?

Capacitatea de 54 module devine relevantă atunci când aparatura prevăzută în tablou necesită trei rânduri de spațiu modular. GW40610BD oferă exact această structură: 18 module pe fiecare dintre cele 3 rânduri. Pentru alegere, nu este suficient să numeri circuitele, deoarece un aparat poate ocupa unul sau mai multe module.

Avantajul practic al configurației 18x3 este că spațiul poate fi planificat pe rânduri distincte în cadrul aceleiași carcase. Față de o configurație cu numai două rânduri a câte 18 module, al treilea rând adaugă încă 18 poziții modulare. Această diferență contează atunci când necesarul real nu mai încape într-o carcasă de 36 module.

GW40610BD nu trebuie însă ales doar pentru a avea „cât mai mult spațiu”. Dimensiunea tabloului crește odată cu capacitatea, iar cei 680 mm înălțime trebuie luați în calcul de la început. Varianta potrivită este cea care corespunde configurației proiectate și spațiului fizic disponibil.

Trei rânduri de 18 module schimbă modul în care verifici spațiul

La acest model, cei 54 de module sunt distribuiți 18x3, nu într-un singur șir. Această informație este mai utilă decât cifra totală atunci când trebuie înțeles formatul efectiv al tabloului. Carcasa are 465 mm lățime, 680 mm înălțime și 95 mm adâncime.

Înainte de alegere trebuie comparate simultan două lucruri: necesarul de module și spațiul disponibil în zidărie. Un tablou poate avea capacitatea electrică necesară, dar să nu corespundă locașului existent. Invers, dimensiunea fizică potrivită nu compensează un număr insuficient de module.

Pentru înlocuirea unui tablou existent, codul GW40610BD și dimensiunile carcasei sunt repere mai sigure decât asemănarea vizuală. În familia 40 CDI există mai multe capacități, iar aspectul frontal poate rămâne apropiat între variante.

Ce aduce în plus varianta GW40610BD cu borne incluse?

GW40610BD este echipat cu borne bipolare cu șurub, de 80A și IP20. Configurația declarată pentru fiecare pol este N/E 2x[(3x16) + (17x10)] mm². Pentru un cumpărător care are nevoie de carcasa echipată cu aceste borne, sufixul BD devine important în identificarea variantei exacte.

Valorile de 16 mm² și 10 mm² descriu secțiunile conductoarelor pentru pozițiile bornelor și nu trebuie confundate cu amperajul lor. Curentul bornelor este 80A. Separat, curentul nominal declarat pentru tabloul GW40610BD este 125A.

Această diferență între 125A pentru tablou și 80A pentru borne este importantă la citirea fișei tehnice. Sunt parametri ai unor componente diferite și nu trebuie tratați ca două valori alternative pentru același element.

GW40610BD față de carcasa GW40610 fără borne

GEWISS listează și carcasa GW40610, tot cu 54 module 18x3, IP40, montaj în zidărie și aceleași dimensiuni exterioare. GW40610 poate fi echipată cu blocuri terminale compatibile, în timp ce GW40610BD este varianta livrată cu bornele bipolare de 80A incluse.

Dacă bornele sunt deja cerute în configurație, GW40610BD elimină necesitatea de a trata carcasa și blocurile terminale ca două selecții separate. Dacă proiectul prevede o altă configurație de borne, simplul fapt că varianta BD le include nu înseamnă automat că acestea corespund necesarului.

IP40, IK08 și clasa II: ce trebuie urmărit la această carcasă

Tabloul electric GEWISS GW40610BD are grad de protecție IP40, rezistență mecanică IK08 și clasă de izolație II conform IEC 61140. Aceste valori trebuie comparate cu cerințele stabilite pentru locul de instalare; ele nu sunt simple atribute comune tuturor tablourilor de 54 module.

Materialul este declarat fără halogeni conform EN 60754-2. GEWISS indică un test cu fir incandescent la 650 °C, termopresiune cu bilă la 70 °C și un interval de temperatură de funcționare de la -15 °C la +60 °C.

Puterea disipabilă a carcasei este de 62W. Această valoare este specifică variantei de 54 module și devine un reper tehnic relevant atunci când tabloul este verificat în documentația unei configurații electrice.

Ușa fumurie permite verificarea vizuală a aparaturii

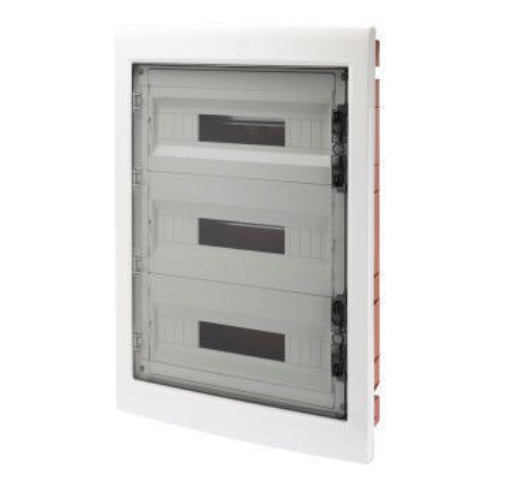

GW40610BD utilizează o ușă transparentă fumurie și o carcasă albă RAL 9016. Ușa păstrează aparatura vizibilă fără deschiderea tabloului, caracteristică pe care GEWISS o asociază în special aplicațiilor comerciale și industriale.

Panourile sunt demontabile și prevăzute cu ferestre. Sunt furnizate și măști pentru module și etichete pentru circuite. Pentru un tablou cu trei rânduri, posibilitatea de identificare a circuitelor devine utilă prin simplul fapt că numărul pozițiilor disponibile este mai mare decât la variantele compacte.

Ce verifici înainte să alegi GW40610BD

În primul rând, confirmă că ai nevoie de 54 module și că distribuția 18x3 corespunde configurației proiectate. Dacă necesarul încape în mai puține module, carcasa de 54 module poate ocupa inutil mai mult spațiu. Dacă necesarul depășește 54 module, această variantă nu rezolvă lipsa de capacitate.

În al doilea rând, verifică suportul de montaj. GW40610BD este destinat montajului încastrat în perete din zidărie. Nu trebuie confundat cu o versiune pentru gips-carton doar pentru că ambele pot avea 54 module și un aspect apropiat.

În al treilea rând, verifică dacă varianta cu borne bipolare de 80A incluse este cea cerută. Codul complet GW40610BD este reperul corect pentru această echipare.

Erori frecvente

Alegerea unui tablou de 54 module după numărul de circuite

Tabloul electric 54 module GEWISS GW40610BD oferă 54 poziții modulare, nu 54 circuite garantate. Spațiul ocupat depinde de lățimea modulară a aparaturii selectate. Necesarul trebuie verificat în module înainte de alegerea carcasei.

Confundarea GW40610BD cu versiunea pentru gips-carton

GW40610BD este destinat montajului încastrat în perete din zidărie. Existența altor tablouri GEWISS de 54 module nu confirmă că sistemul de instalare este același.

Confundarea variantei GW40610BD cu GW40610

Ambele variante au 54 module 18x3, dar GW40610BD include borne bipolare de 80A. Dacă echiparea cu borne este necesară, sufixul BD trebuie verificat explicit.

Interpretarea valorii de 80A ca fiind curentul nominal al tabloului

Bornele incluse în GW40610BD sunt de 80A, în timp ce tabloul are curent nominal de 125A. Cele două valori aparțin unor componente diferite ale ansamblului.

Întrebări frecvente

Cum sunt distribuite cele 54 module ale tabloului GEWISS GW40610BD?

Tabloul electric 54 module GEWISS GW40610BD are 3 rânduri a câte 18 module EN 50022. Configurația este notată 18x3.

Ce diferență este între GW40610BD și GW40610?

Tabloul GEWISS GW40610BD include borne bipolare cu șurub de 80A, IP20. GW40610 este carcasa de 54 module care poate fi echipată separat cu blocuri terminale compatibile.

GW40610BD se montează în zidărie sau în gips-carton?

Tabloul electric GEWISS GW40610BD este proiectat pentru montaj încastrat în perete din zidărie. Pentru pereți din gips-carton trebuie verificată varianta dedicată acelui tip de instalare.

Ce dimensiuni trebuie luate în calcul pentru GW40610BD?

Tabloul electric GEWISS GW40610BD are dimensiuni exterioare de 465 x 680 x 95 mm. Aceste valori sunt relevante pentru verificarea spațiului înainte de alegerea carcasei.

Ce protecție are tabloul GEWISS GW40610BD?

Tabloul electric GEWISS GW40610BD are protecție IP40, rezistență mecanică IK08 și clasă de izolație II conform IEC 61140.

Unde găsești variante cu alte capacități

Dacă necesarul modular este diferit, poți continua selecția în categoria de tablouri electrice GEWISS sau în gama mai largă de tablouri din plastic. Pentru celelalte familii și componente ale producătorului este disponibilă și pagina GEWISS.
