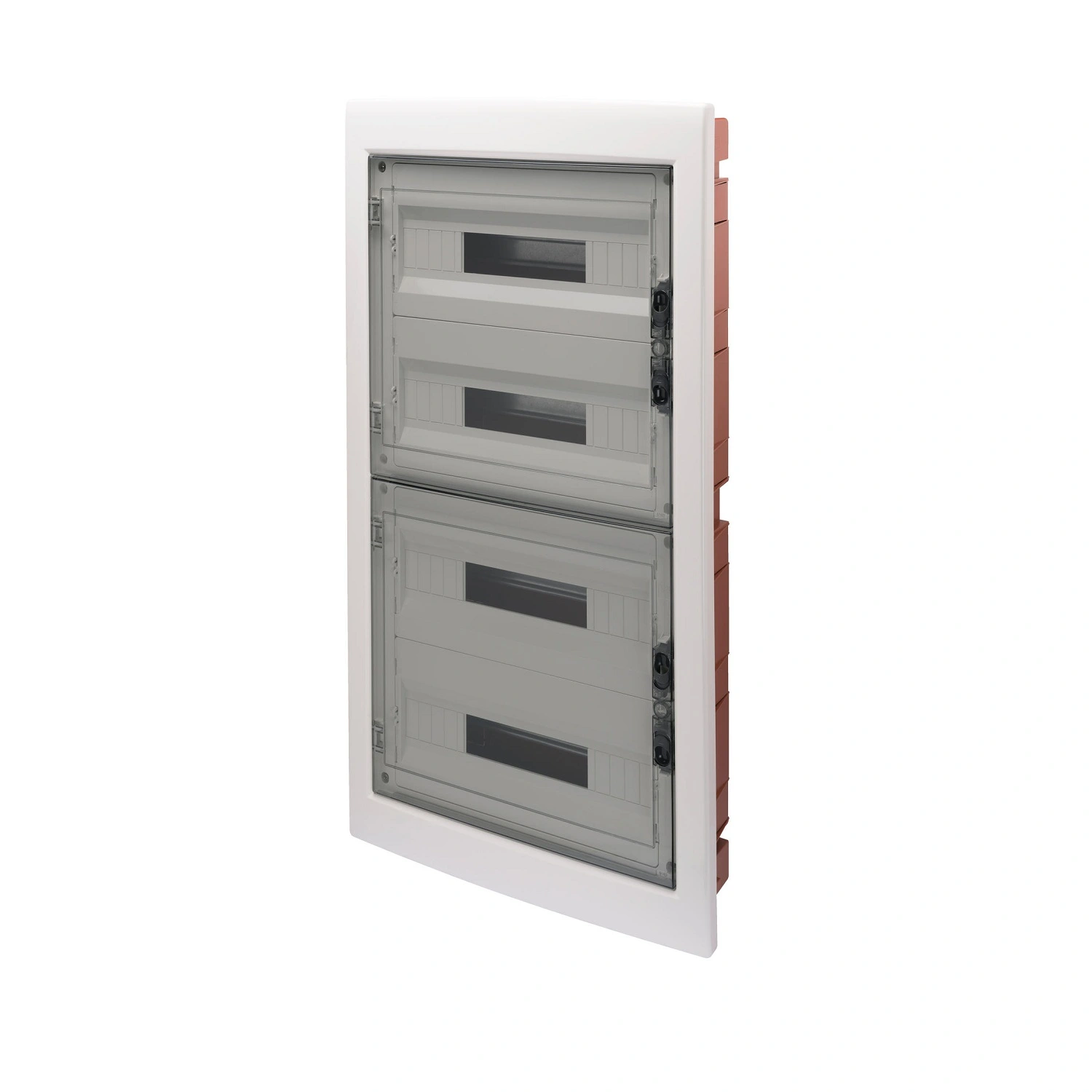

Tablou electric 72 module GEWISS GW40611BD 40 CDI incastrat IP40

Tabloul electric 72 module GEWISS 40 CDI GW40611BD este varianta de capacitate maximă din familia de carcase încastrate IP40 40 CDI echipate cu borne, oferind 4 rânduri a câte 18 module EN 50022. Este destinat montajului încastrat în perete din zidărie și include borne bipolare cu șurub de 80A. Carcasa are 465 x 855 x 95 mm, ușă transparentă fumurie, rezistență mecanică IK08 și o putere disipabilă declarată de 95W.

72 module înseamnă patru rânduri complete de 18

La GW40611BD, capacitatea totală este structurată 18x4. Cele 72 de module nu formează un spațiu continuu, ci sunt distribuite pe patru rânduri distincte. Această organizare este una dintre informațiile care contează cel mai mult atunci când aparatura modulară este planificată înainte de alegerea carcasei.

Un tablou de 72 module nu trebuie interpretat automat ca un tablou pentru 72 de circuite. Disjunctoarele, dispozitivele diferențiale și celelalte aparate pot ocupa lățimi modulare diferite. Din acest motiv, alegerea corectă pornește de la spațiul efectiv ocupat de aparatura prevăzută, nu doar de la numărul circuitelor din instalație.

Configurația cu patru rânduri devine relevantă atunci când variantele mai mici nu oferă suficient spațiu modular. În aceeași familie 40 CDI există și capacități inferioare, astfel încât trecerea la 72 module trebuie să rezulte din necesarul proiectului, nu doar din dorința de a alege cea mai mare carcasă disponibilă.

Ce se schimbă față de varianta de 54 module?

Diferența practică față de un tablou 40 CDI de 54 module este adăugarea unui al patrulea rând de 18 module. Capacitatea crește astfel de la 54 la 72 module, adică sunt disponibile încă 18 poziții modulare.

Creșterea capacității modifică și gabaritul. GW40611BD are 465 mm lățime, 855 mm înălțime și 95 mm adâncime. Varianta de 54 module din aceeași familie are o înălțime mai mică. Dacă spațiul modular suplimentar este necesar, cei 855 mm ai carcasei trebuie luați în calcul încă din etapa de selecție.

Există și o diferență de putere disipabilă declarată. Pentru GW40611BD, GEWISS indică 95W. Acest parametru trebuie tratat ca o caracteristică tehnică a carcasei și verificat împreună cu restul cerințelor proiectului.

O carcasă mare cere verificarea spațiului înainte de comandă

La 72 module, verificarea dimensiunilor devine esențială. Cei 465 x 855 x 95 mm trebuie comparați cu spațiul prevăzut pentru montaj. Nu este suficient ca tabloul să ofere numărul corect de module dacă locașul disponibil nu corespunde dimensiunilor carcasei.

GW40611BD este proiectat pentru montaj încastrat în perete din zidărie. Această destinație îl diferențiază atât de tablourile pentru montaj aparent, cât și de variantele proiectate pentru alte tipuri de perete. Codul complet al produsului trebuie păstrat în selecție atunci când tipul de instalare este o condiție a proiectului.

Pentru înlocuirea unui tablou existent, verificarea codului și a dimensiunilor este mai sigură decât comparația după numărul de rânduri sau după aspect. Mai multe carcase pot oferi 72 module, fără să aibă aceeași construcție, același montaj sau aceeași echipare.

Varianta BD vine cu borne bipolare de 80A

GW40611BD este livrat cu blocuri terminale bipolare cu șurub, cu un curent nominal de 80A și protecție IP20. Această echipare este importantă pentru identificarea variantei BD și reprezintă o diferență față de carcasa de bază care poate fi configurată separat cu blocuri terminale compatibile.

Pentru fiecare dintre cei doi poli, producătorul declară configurația N/E 2x[(3x16) + (17x10)] mm². Valorile de 16 mm² și 10 mm² se referă la secțiunile conductoarelor corespunzătoare bornelor și nu la intensitatea curentului.

Curentul nominal al tabloului este de 125A, în timp ce bornele incluse sunt declarate la 80A. Cele două valori descriu elemente diferite ale produsului și nu trebuie confundate atunci când sunt consultate specificațiile.

IP40, IK08 și clasa II

Tabloul electric GEWISS GW40611BD are grad de protecție IP40, rezistență mecanică IK08 și clasă de izolație II conform IEC 61140. Tensiunea nominală este de 400V, iar tensiunea de izolație declarată este de 750V.

Carcasa este albă RAL 9016 și are ușă transparentă fumurie. GEWISS indică această configurație de ușă drept potrivită în special pentru sectorul comercial și industrial. Transparența fumurie permite vizualizarea aparaturii din interior fără deschiderea ușii.

Materialul este fără halogeni conform EN 60754-2. Producătorul declară test cu fir incandescent la 650°C, termopresiune cu bilă la 70°C și un interval de temperatură de funcționare cuprins între -15°C și +60°C.

GW40611BD sau GW40611: de ce contează codul complet?

În oferta GEWISS există și GW40611, o carcasă 40 CDI de 72 module. Cele două coduri nu trebuie considerate automat același produs doar pentru că au aceeași capacitate și fac parte din aceeași familie.

Pentru GW40611BD, producătorul specifică explicit echiparea cu borne multipolare cu șurub de 80A, IP20. Dacă proiectul cere varianta cu borne incluse, sufixul BD este relevant și trebuie păstrat la identificarea produsului.

Există inclusiv diferențe dimensionale declarate între variante: fișa oficială actuală pentru GW40611BD indică 465 x 855 x 95 mm. Acesta este încă un motiv pentru care codul exact trebuie verificat și nu trebuie transferate automat specificații între variantele de 72 module.

Când alegi 72 module și când verifici o capacitate mai mică?

Dacă aparatura planificată depășește capacitatea unui tablou de 54 module, configurația 18x4 oferită de GW40611BD adaugă un rând complet de 18 module. Aceasta este diferența funcțională principală care justifică trecerea la varianta de 72 module.

Dacă necesarul real rămâne însă sub capacitatea unei carcase mai mici, trebuie comparate și dimensiunile. Un tablou de 72 module ocupă mai mult spațiu pe verticală, iar avantajul capacității suplimentare trebuie pus în balanță cu gabaritul disponibil pentru montaj.

Pentru selecție, ordinea utilă este simplă: stabilește necesarul modular, verifică distribuția pe patru rânduri, confirmă montajul în zidărie, compară dimensiunile de 465 x 855 x 95 mm cu spațiul disponibil și verifică dacă este necesară varianta BD cu borne de 80A incluse.

Erori frecvente la alegerea unui tablou de 72 module

72 module sunt interpretate ca 72 de circuite

Capacitatea de 72 module descrie spațiul modular disponibil. Numărul efectiv de aparate și circuite depinde de lățimea fiecărui dispozitiv instalat. Configurația trebuie calculată înainte de alegerea carcasei.

Se verifică numărul de module, dar nu și înălțimea tabloului

GW40611BD are o înălțime exterioară de 855 mm. La această capacitate, gabaritul trebuie verificat înainte de comandă, în special când există deja un spațiu de montaj stabilit.

GW40611 și GW40611BD sunt tratate ca variante identice

Codul GW40611BD identifică varianta echipată cu borne bipolare cu șurub de 80A. Specificațiile trebuie urmărite după codul complet, fără transfer automat de valori de la GW40611 sau de la alte tablouri 40 CDI.

Valoarea de 80A a bornelor este confundată cu valoarea tabloului

Bornele incluse sunt de 80A. Curentul nominal declarat pentru tabloul GW40611BD este de 125A. Sunt două caracteristici distincte.

Întrebări frecvente

Cum sunt dispuse cele 72 module la GEWISS GW40611BD?

Tabloul electric 72 module GEWISS GW40611BD este organizat pe 4 rânduri a câte 18 module EN 50022, adică într-o configurație 18x4.

Ce dimensiuni are GW40611BD?

Fișa tehnică GEWISS pentru GW40611BD indică dimensiuni exterioare de 465 x 855 x 95 mm. Dimensiunile trebuie verificate împreună cu spațiul disponibil pentru montajul încastrat.

Tabloul GW40611BD include borne?

Da. Varianta GW40611BD este echipată cu borne bipolare cu șurub de 80A și grad de protecție IP20.

Unde se montează tabloul GEWISS GW40611BD?

GW40611BD este un tablou pentru montaj încastrat în perete din zidărie. Nu trebuie confundat cu varianta de 72 module pentru montaj aparent.

Care este puterea disipabilă a carcasei GW40611BD?

GEWISS declară pentru această variantă o putere disipabilă de 95W, alături de curent nominal de 125A și tensiune nominală de 400V.
