Tablou electric 8 module GEWISS GW40604BS 40 CDI incastrat IP40

Tabloul electric 8 module GEWISS 40 CDI GW40604BS este un tablou pentru montaj încastrat, cu grad de protecție IP40 și ușă transparentă fumurie. Este echipat cu borne multipolare cu șurub de 80A, are curent nominal de 125A și tensiune nominală de 400V. Varianta GW40604BS oferă 8 module conform EN 50022 și este destinată montajului în perete din zidărie, fiind o soluție compactă pentru configurații în care spațiul modular necesar este clar stabilit.

Tablou electric încastrat cu 8 module

Tabloul electric GEWISS GW40604BS pune la dispoziție 8 module EN 50022. Numărul de module este unul dintre primele criterii care trebuie verificate înainte de alegere, deoarece determină spațiul disponibil pentru aparatura modulară prevăzută în proiect.

Varianta de 8 module este cea mai compactă din familia de carcase încastrate 40 CDI menționată în documentația producătorului, gamă care continuă cu dimensiuni mai mari. Alegerea unui tablou mai mic decât necesarul real limitează spațiul disponibil, în timp ce alegerea unei variante mai mari schimbă dimensiunile carcasei și spațiul necesar pentru montaj. Din acest motiv, numărul de module trebuie corelat cu configurația efectivă a instalației.

Montaj încastrat în perete din zidărie

GW40604BS este proiectat pentru montaj încastrat în perete din zidărie. Acest tip de instalare permite integrarea carcasei în perete, cu ușa și partea frontală rămase accesibile după montaj.

Tipul de montaj trebuie verificat înainte de comandă, deoarece un tablou încastrat nu este echivalent cu o variantă aparentă. Chiar dacă două produse au același număr de module și același grad IP, construcția carcasei și modul de instalare pot fi diferite. Pentru GW40604BS, reperul corect este montajul încastrat în zidărie.

Grad de protecție IP40 și rezistență mecanică IK08

Tabloul electric GEWISS GW40604BS are grad de protecție IP40 și rezistență mecanică IK08. Aceste valori sunt caracteristici confirmate pentru această variantă și trebuie comparate cu cerințele proiectului sau ale spațiului în care va fi instalat tabloul.

Clasa de izolație este II, conform IEC 61140. Producătorul indică și un test cu fir incandescent la 650 °C, precum și termopresiune cu bilă la 70 °C. Materialul este fără halogeni conform EN 60754-2. Aceste caracteristici permit verificarea mai precisă a produsului atunci când documentația instalației cere anumite proprietăți ale carcasei.

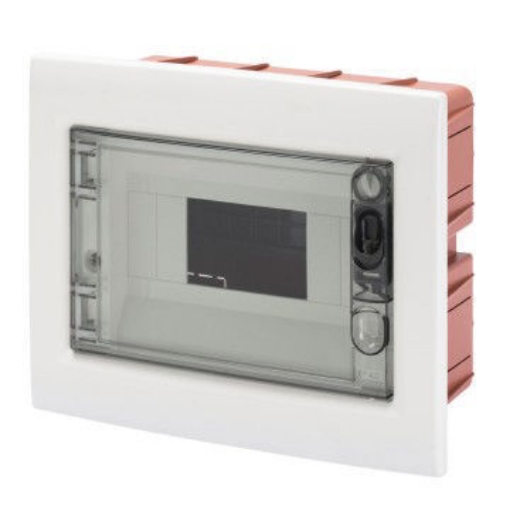

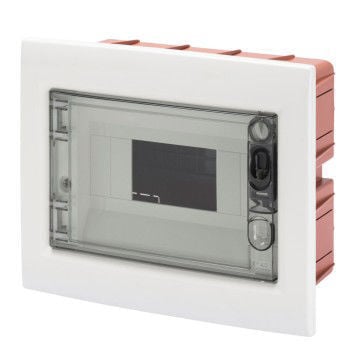

Ușă transparentă fumurie și carcasă albă

Tabloul GEWISS 40 CDI GW40604BS are carcasa albă RAL 9016 și ușă transparentă fumurie. Ușa permite vizualizarea aparaturii din interior fără deschiderea imediată a tabloului, iar finisajul fumuriu păstrează un aspect discret al ansamblului.

Producătorul asociază variantele cu ușă transparentă fumurie în special utilizărilor comerciale și industriale. Această informație diferențiază GW40604BS de versiunile din aceeași familie cu ușă plină, care au o destinație declarată diferită.

Borne multipolare cu șurub incluse

Tabloul electric 8 module GEWISS GW40604BS este echipat cu borne multipolare cu șurub de 80A, cu grad IP20. Prezența acestor borne este relevantă atunci când configurația tabloului necesită distribuția conductorilor N/E în interiorul aceleiași carcase.

Documentația producătorului indică pentru fiecare dintre cei doi poli configurația N/E (2x16) + (7x10) mm². Aceste valori trebuie interpretate în contextul bornelor incluse și al secțiunilor prevăzute pentru acestea, fără a fi extinse automat la alte borne sau accesorii care nu fac parte din configurația GW40604BS.

Parametri electrici și dimensiuni

GW40604BS are curent nominal de 125A, tensiune nominală de 400V și tensiune de izolație de 750V. Puterea disipabilă indicată este de 20W. Intervalul de temperatură de funcționare este de la -15 °C la +60 °C.

Dimensiunile exterioare sunt de 240 x 195 x 85 mm. Aceste dimensiuni trebuie verificate înainte de montaj, mai ales atunci când locașul din zidărie este deja executat sau când tabloul înlocuiește o carcasă existentă. Numărul de module, dimensiunile și tipul de montaj trebuie analizate împreună, nu separat.

Ce verifici înainte de alegerea tabloului GW40604BS

Primul criteriu este capacitatea de 8 module. Dacă proiectul necesită mai mult spațiu modular, trebuie aleasă o variantă cu o capacitate corespunzătoare. Al doilea criteriu este montajul încastrat în zidărie. Al treilea este nivelul de protecție: GW40604BS este IP40 și IK08.

Verifică apoi dacă ai nevoie de varianta cu ușă transparentă fumurie și de bornele incluse în configurația acestui model. Tensiunea nominală de 400V, curentul nominal de 125A și celelalte valori tehnice trebuie raportate la cerințele instalației și la aparatura care va fi montată în tablou.

Erori frecvente

Confundarea tabloului GW40604BS cu varianta GW40604

Tabloul electric GEWISS GW40604BS este o variantă distinctă și este livrat cu borne multipolare incluse. Codul complet GW40604BS trebuie verificat atunci când această configurație este necesară, deoarece existența unui produs cu denumire apropiată nu garantează aceeași echipare.

Alegerea tabloului doar după cele 8 module

Capacitatea de 8 module nu este suficientă pentru identificarea corectă a produsului. Pentru GW40604BS trebuie verificate și montajul încastrat, gradul IP40, ușa transparentă fumurie și configurația cu borne incluse.

Presupunerea că IP40 este potrivit pentru orice mediu

Tabloul electric GEWISS GW40604BS are grad IP40. Alegerea trebuie făcută raportând această clasă de protecție la condițiile reale ale spațiului și la cerințele proiectului, fără a presupune că orice tablou electric poate fi utilizat în aceleași condiții.

Întrebări frecvente

Câte module are tabloul GEWISS GW40604BS?

Tabloul electric GEWISS GW40604BS are 8 module conform EN 50022. Capacitatea trebuie verificată în funcție de aparatura modulară prevăzută în proiect.

Tabloul GW40604BS este pentru montaj aparent sau încastrat?

Tabloul electric GEWISS GW40604BS este destinat montajului încastrat în perete din zidărie. Nu este o carcasă pentru montaj aparent.

GW40604BS include borne de conexiune?

Tabloul electric GEWISS GW40604BS este echipat cu borne multipolare cu șurub de 80A, IP20. Configurația indicată de producător este N/E (2x16) + (7x10) mm² pentru fiecare dintre cei doi poli.

Ce dimensiuni are tabloul GEWISS GW40604BS?

Tabloul electric 8 module GEWISS GW40604BS are dimensiuni exterioare de 240 x 195 x 85 mm. Dimensiunile trebuie verificate înainte de pregătirea sau utilizarea locașului de montaj.

Ce protecție are tabloul GW40604BS?

Tabloul GEWISS GW40604BS are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II conform IEC 61140.
