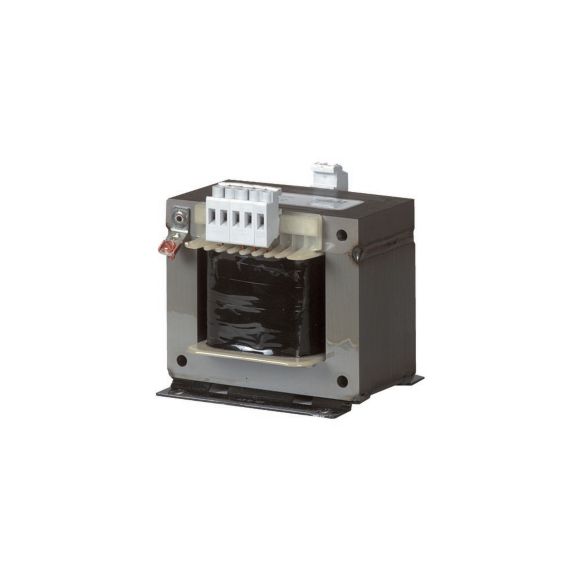

Transformator tensiune Eaton 204947 STN016 230-24V

Transformatorul de tensiune Eaton STN0,16(230/24) este un transformator monofazat de comandă proiectat pentru conversia tensiunii de alimentare de la 230 V AC la 24 V AC. Cu o putere nominală de 0,16 kVA, înfășurări separate din cupru și funcționare continuă, acesta este destinat alimentării circuitelor de comandă, automatizare și control din aplicații industriale și comerciale.

Ce este transformatorul de tensiune Eaton STN0,16(230/24)?

Transformatorul STN face parte din gama Eaton de transformatoare monofazate de comandă și este utilizat pentru obținerea unei tensiuni secundare de 24 V AC necesare alimentării releelor, contactoarelor, butoanelor de comandă, sistemelor de automatizare și altor echipamente electrice.

Modelul STN0,16(230/24) are tensiune nominală de intrare 230 V AC (±5%), tensiune nominală de ieșire 24 V AC și putere nominală de 0,16 kVA. Înfășurările sunt separate galvanic și impregnate complet în vid, contribuind la fiabilitatea și durata de exploatare a transformatorului.

Unde poate fi utilizat?

Transformatorul Eaton este recomandat pentru tablouri electrice, panouri de automatizare, utilaje industriale, instalații HVAC, sisteme de comandă și control, linii de producție și alte aplicații unde este necesară alimentarea circuitelor de comandă la 24 V AC.

Separarea galvanică dintre circuitul primar și cel secundar contribuie la creșterea siguranței instalației și la reducerea influenței perturbațiilor electrice asupra echipamentelor alimentate.

Ce diferențiatori oferă acest model Eaton?

Transformatorul utilizează înfășurări din cupru și este realizat prin impregnare completă în vid, ceea ce contribuie la o funcționare stabilă și la reducerea vibrațiilor. Clasa de izolație B și funcționarea continuă (100% duty cycle) îl recomandă pentru aplicații industriale solicitante.

Produsul respectă standardul IEC/EN 61558-2-2, funcționează în intervalul de temperatură cuprins între -25°C și +40°C și are dimensiuni compacte de aproximativ 9,7 cm lungime, 9,1 cm înălțime și 8,5 cm lățime. Greutatea este de aproximativ 2,36 kg.

Ce avantaje oferă în utilizare?

• Transformator monofazat de comandă.
• Tensiune primară 230 V AC.
• Tensiune secundară 24 V AC.
• Putere nominală 0,16 kVA.
• Înfășurări separate din cupru.
• Impregnare completă în vid.
• Funcționare continuă (100% duty cycle).
• Conform IEC/EN 61558-2-2.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea tensiunii de alimentare, puterea necesară consumatorilor alimentați la 24 V AC și spațiul disponibil în tabloul electric. De asemenea, trebuie respectate instrucțiunile Eaton privind montajul, ventilarea și protecția transformatorului.

Întrebări frecvente

Ce tensiune furnizează transformatorul?

Transformatorul convertește tensiunea de la 230 V AC la 24 V AC și este destinat alimentării circuitelor de comandă.

Ce înseamnă puterea nominală de 0,16 kVA?

Reprezintă puterea maximă pe care transformatorul o poate furniza în regim nominal pentru alimentarea consumatorilor conectați la ieșirea de 24 V AC.

Ce avantaje oferă înfășurările separate?

Separarea galvanică dintre primar și secundar contribuie la creșterea siguranței și la protejarea circuitelor de comandă împotriva perturbațiilor electrice.

În ce aplicații este recomandat?

Este utilizat pentru alimentarea contactoarelor, releelor, sistemelor de automatizare, echipamentelor HVAC și altor circuite de comandă care funcționează la 24 V AC.

Transformatorul de tensiune Eaton STN0,16(230/24) oferă conversia sigură a tensiunii de la 230 V AC la 24 V AC pentru circuite de comandă și automatizare. Puterea nominală de 0,16 kVA, înfășurările separate din cupru, impregnarea completă în vid, funcționarea continuă și conformitatea cu standardul IEC/EN 61558-2-2 îl recomandă pentru utilizarea în tablouri electrice și aplicații industriale unde este necesară o alimentare fiabilă la joasă tensiune.
