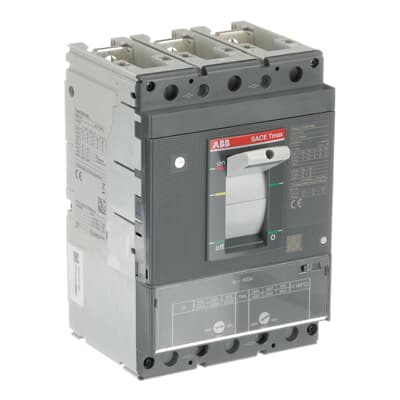

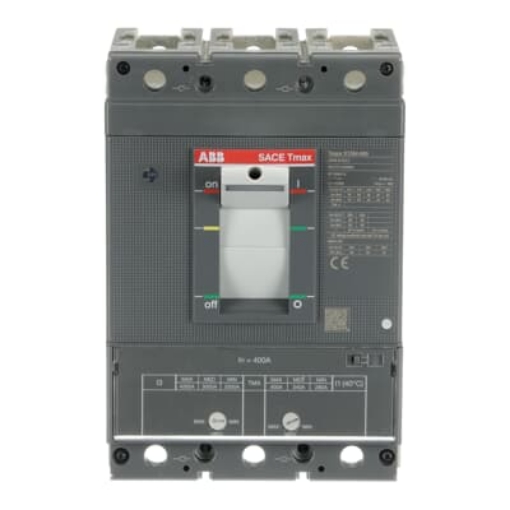

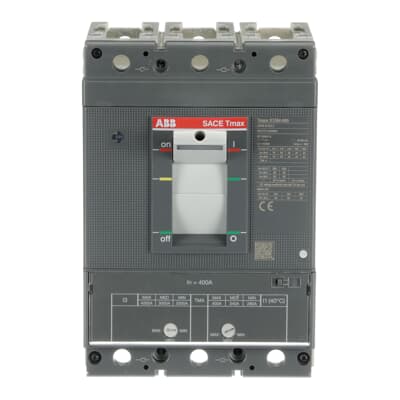

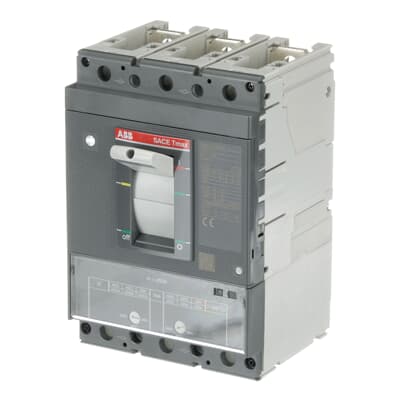

Intrerupator automat USOL ABB Tmax XT5N 400 TMA 3P 400A 36kA la 415V AC

Întrerupătorul automat USOL ABB Tmax XT5N 400 TMA este un aparat de protecție tripolar, în carcasă turnată, destinat circuitelor de distribuție a energiei electrice. Curentul nominal de 400A și declanșatorul termomagnetic reglabil permit adaptarea protecției la suprasarcină și scurtcircuit pentru circuitul în care este integrat.

Întrerupător automat USOL pentru protecția distribuției electrice

Întrerupătorul ABB XT5N reunește protecția termică și protecția magnetică în același aparat. Componenta termică răspunde la suprasarcini, iar componenta magnetică asigură declanșarea instantanee la atingerea pragului de scurtcircuit selectat. Cele două reglaje au roluri diferite și permit stabilirea separată a răspunsului la aceste solicitări.

Configurația cu trei poli deservește cele trei faze ale circuitului. Aparatul este destinat distribuției de putere și are construcție fixă, cu borne frontale. Identificarea completă a variantei este XT5N 400 TMA 400-4000 3p F F, iar codul de producător este 1SDA100345R1. Acest cod permite identificarea precisă la comandă, inclusiv când denumirile comerciale sunt prescurtate.

Reglaje distincte pentru suprasarcină și scurtcircuit

Întrerupătorul automat USOL ABB XT5N TMA are reglaj termic între 280A și 400A. Domeniul permite alegerea pragului de protecție la suprasarcină în interiorul intervalului disponibil, fără a schimba curentul nominal de 400A al aparatului. Limita inferioară reprezintă 70% din curentul nominal.

Pragul magnetic instantaneu este reglabil între 2000A și 4000A, adică între cinci și zece ori curentul nominal. Valoarea de 4000A din denumirea extinsă desemnează limita superioară a acestui reglaj, nu curentul pe care întrerupătorul îl transportă continuu. Separarea celor două funcții ajută la înțelegerea comportamentului protecției înainte de alegerea aparatului.

Capacitate de rupere raportată la tensiunea circuitului

Întrerupătorul ABB XT5N are capacitatea ultimă de rupere Icu și capacitatea de rupere de serviciu Ics de 36kA la 380V, 415V și 440V AC. Pentru distribuția la aceste tensiuni, ambele valori au același nivel, oferind o referință clară pentru evaluarea aparatului în raport cu scurtcircuitul prospectiv al instalației.

Performanța de rupere se modifică odată cu tensiunea: Icu și Ics sunt de 70kA la 220–240V AC, de 25kA la 500–525V AC și de 20kA la 690V AC. Valoarea de 36kA trebuie citită împreună cu tensiunea corespunzătoare; nu reprezintă o performanță constantă pentru întregul domeniu de funcționare.

Tensiunea nominală de utilizare ajunge la 690V AC și 750V DC. Pentru curent continuu, valorile de rupere precizate sunt de 25kA la 250V DC și 500V DC, în configurație cu doi poli în serie. Tensiunea maximă de utilizare și capacitatea de rupere sunt parametri separați, fiecare cu propriile condiții.

Construcție fixă și borne accesibile frontal

Întrerupătorul ABB Tmax XT5N este realizat în versiune fixă, cu terminale frontale. Configurația este relevantă pentru poziția racordurilor în tablou și pentru identificarea variantei necesare la o comandă sau la înlocuirea unui aparat existent. Mențiunea F F desemnează execuția fixă și bornele frontale.

Dimensiunile aparatului sunt 14cm lățime, 20.5cm înălțime și 10.35cm adâncime, iar masa netă este de 4.775kg. Aceste valori descriu întrerupătorul propriu-zis, fără ambalaj. Spațiul pentru racorduri și accesul la borne se evaluează separat de gabaritul carcasei.

Durabilitatea mecanică este de 20.000 de cicluri, iar durabilitatea electrică este de 7000 de cicluri. Frecvențele indicate sunt de 240 de cicluri mecanice pe oră și 120 de cicluri electrice pe oră. Numărul total de cicluri și frecvența manevrelor descriu aspecte diferite ale utilizării, nu o durată garantată în ani.

Erori frecvente la alegerea unui întrerupător automat USOL

Confundarea curentului nominal al întrerupătorului automat USOL cu pragul magnetic

Întrerupătorul ABB XT5N are curent nominal de 400A, nu de 4000A. Citirea ultimei valori din denumire ca limită de utilizare continuă conduce la alegerea unei protecții nepotrivite. Intervalul 2000–4000A aparține exclusiv declanșării magnetice instantanee.

Preluarea valorii de 36kA pentru orice tensiune

Întrerupătorul ABB XT5N oferă 36kA la 380–440V AC, dar 20kA la 690V AC. Folosirea aceleiași valori pentru ambele condiții supraestimează capacitatea de rupere la tensiunea mai mare. Alegerea se raportează la valoarea aferentă tensiunii efective a circuitului.

Comandarea aparatului numai după curentul de 400A

Întrerupătorul ABB XT5N TMA este tripolar, fix și echipat cu borne frontale. O comandă care precizează numai curentul nominal poate omite configurația necesară racordării. Codul 1SDA100345R1 identifică exact această execuție și reduce ambiguitatea dintre denumirile prescurtate.

Întrebări frecvente despre întrerupătorul automat USOL

Poate întrerupătorul automat USOL XT5N să protejeze un circuit sub 400A?

Întrerupătorul automat USOL XT5N permite reglarea protecției termice între 280A și 400A. Curentul nominal al aparatului rămâne 400A, iar pragul termic selectat poate fi mai mic în interiorul acestui domeniu. Intervalul disponibil nu include reglaje sub 280A.

Ce tip de protecție utilizează întrerupătorul ABB XT5N TMA?

Întrerupătorul ABB XT5N TMA utilizează un declanșator termomagnetic. Protecția termică și cea magnetică au praguri reglabile distincte. Varianta identificată prin codul 1SDA100345R1 este echipată cu TMA, astfel încât funcțiile unei unități electronice nu se atribuie acestei execuții.

Cum se interpretează durabilitatea întrerupătorului XT5N?

Întrerupătorul XT5N are durabilitate mecanică de 20.000 de cicluri și electrică de 7000 de cicluri. Pentru evaluarea regimului de manevrare contează și frecvențele orare indicate pentru fiecare categorie. Ciclurile mecanice și electrice nu se adună pentru a obține un număr total de manevre garantate.
