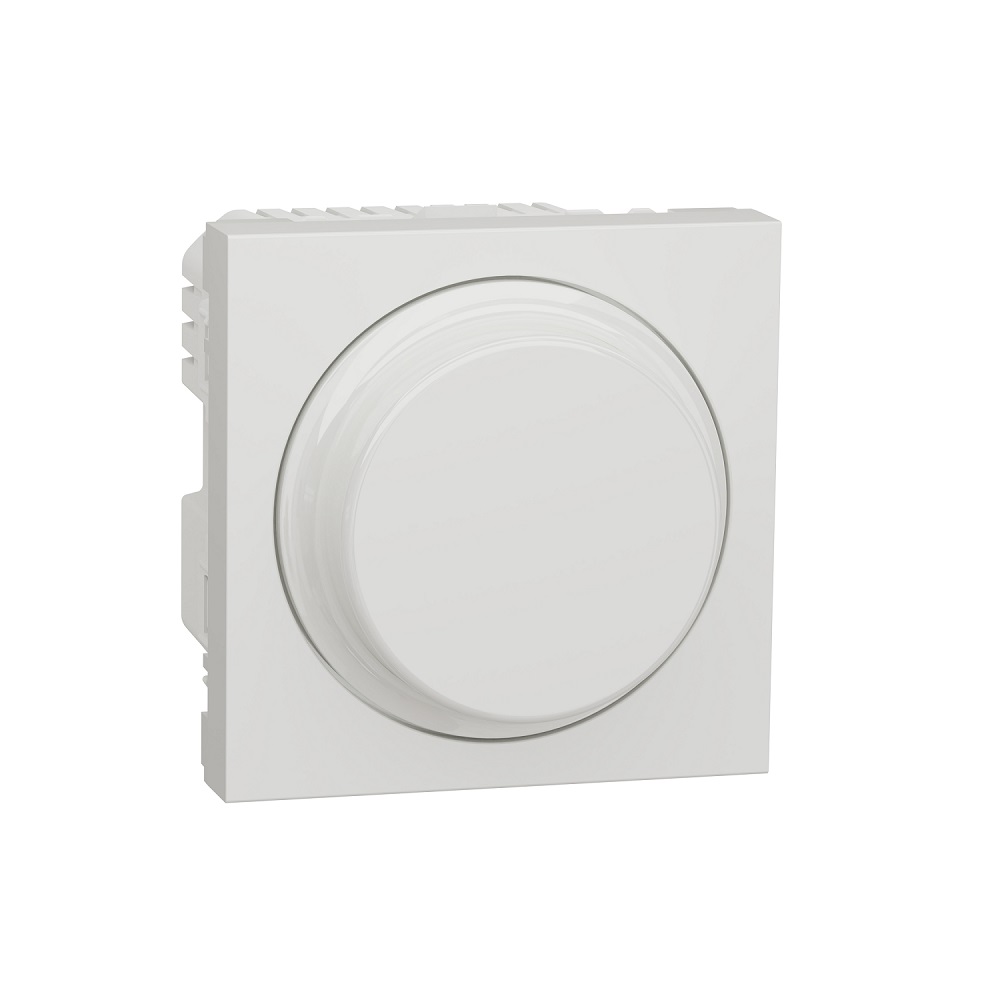

Variatorul universal rotativ LED SCHNEIDER Noua Unica NU351418 este un mecanism de 2 module pentru reglarea intensității surselor de iluminat compatibile. Schneider declară funcționarea cu mai multe tipuri de sarcină, inclusiv LED în mod RC și RL, lămpi cu incandescență și lămpi cu halogen. Variatorul are buton rotativ cu apăsare, detectare automată a sarcinii, funcție de memorie și protecții automate la suprasarcină, supraîncălzire și scurtcircuit. Varianta NU351418 este alb RAL 9003, cu finisaj lucios și montaj încastrat.
Pentru alegerea corectă trebuie verificată în primul rând compatibilitatea sursei de lumină cu dimarea și încadrarea puterii în domeniul corespunzător tipului de sarcină. Termenul „universal” nu înseamnă că NU351418 poate regla orice lampă LED. Schneider diferențiază explicit limitele pentru LED în mod RC și RL și declară alte domenii pentru lămpi incandescente sau cu halogen.
Variator universal SCHNEIDER Noua Unica NU351418
Schneider identifică produsul exact ca „Variator universal rotativ LED alb” din gama Noua Unica. Tipul de produs este variator de tensiune, iar aplicația declarată este controlul luminilor. Mecanismul ocupă 2 module și este destinat montajului încastrat.
Referința NU351418 este importantă pentru diferențierea față de alte variatoare Noua Unica, inclusiv variante cromatice diferite sau mecanisme cu altă arhitectură de reglare.
Control rotativ cu apăsare
NU351418 utilizează un buton rotativ cu apăsare. Reglarea intensității se realizează prin controlul rotativ, iar mecanismul integrează și funcția de comandă prin apăsare, conform construcției declarate de Schneider.
Acest comportament îl diferențiază de un întrerupător simplu. Variatorul este conceput nu doar pentru comutarea iluminatului, ci și pentru modificarea nivelului de lumină al unei sarcini compatibile.
LED: 5–100 VA în mod RC și 5–20 VA în mod RL
Pentru sursele LED, Schneider declară două domenii distincte: 5–100 VA la 230 V AC în mod RC LED și 5–20 VA la 230 V AC în mod RL LED.
Această diferență este esențială. Nu este corect să descriem NU351418 simplu ca „variator LED 200 W” sau să presupunem că limita maximă generală se aplică tuturor surselor LED.
Driverul sau sursa LED trebuie să fie dimabilă și compatibilă cu modul de reglare utilizat. O lampă LED care nu este proiectată pentru dimare nu devine compatibilă doar pentru că variatorul este descris drept universal.
Lămpi cu incandescență: 5–200 W
Pentru lămpile cu incandescență, domeniul declarat este de 5–200 W la 230 V AC. Aceasta este valoarea care explică limita de 200 W asociată comercial produsului.
Valoarea nu trebuie transferată către LED, halogen sau alte tipuri de sarcină. Fiecare categorie are propriile limite declarate în fișa Schneider.
Lămpi cu halogen: până la 150 W sau VA
Pentru lămpile cu halogen alimentate la 230 V AC, Schneider declară 5–150 W. Pentru lămpile cu halogen de joasă tensiune, domeniul este de 5–150 VA atât cu transformator electronic, cât și cu transformator toroidal, în configurațiile prevăzute de producător.
Aceste valori permit alegerea după tipul real al sarcinii, fără generalizarea unei singure puteri maxime pentru toate corpurile de iluminat.
Detectare automată a sarcinii
NU351418 are detectare automată a sarcinii. Schneider o enumeră explicit între funcțiile de control local ale mecanismului.
Această funcție contribuie la adaptarea modului de reglare la sarcina conectată, dar nu reprezintă o garanție că orice combinație de lampă și driver va funcționa identic pe întregul domeniu de dimare.
Compatibilitatea sursei trebuie verificată separat, mai ales atunci când se utilizează LED.
Funcție de memorie
Fișa tehnică Schneider declară pentru NU351418 funcție de memorare. Aceasta permite mecanismului să păstreze setarea relevantă în condițiile prevăzute pentru funcționarea produsului.
Funcția de memorie este un diferențiator real al produsului și oferă mai multă informație clientului decât formulări generale despre „confort” sau „experiență premium”.
Protecții automate integrate
Schneider declară trei funcții de protecție pentru variator: protecție automată la suprasarcină, protecție la supraîncălzire și protecție la scurtcircuit.
Aceste funcții protejează mecanismul în condițiile prevăzute de producător și nu trebuie prezentate ca înlocuitor al dispozitivelor de protecție necesare circuitului electric.
Este mai corect să enumerăm protecțiile exacte decât să folosim afirmații generale precum „siguranță maximă”.
Comandă de la butoane auxiliare
NU351418 permite comandă de la distanță prin buton auxiliar. Fișa Schneider declară un număr nelimitat de întrerupătoare cu revenire auxiliare, cu distanță indicată de până la 50 m în configurația prevăzută de producător.
Această funcție nu trebuie confundată cu o conectivitate wireless sau smart. Este o facilitate de comandă cablată a variatorului.
230 V AC, 50 Hz
Tensiunea nominală declarată pentru NU351418 este 230 V AC, 50 Hz. Fișa tehnică specifică o singură ieșire și două terminale de buclă.
Acești parametri caracterizează mecanismul și trebuie diferențiați de valoarea de 16 A afișată în prezent de ETBM.
16 A este calibrul siguranței asociate, nu curentul nominal al variatorului
PDP-ul ETBM afișează în prezent „curent nominal 16 A”. Fișa tehnică exactă Schneider nu definește însă 16 A drept curent nominal al variatorului, ci drept „calibru fuzibili asociați: 16 A”.
Această diferență merită corectată în datele produsului. A prezenta 16 A drept amperaj al variatorului poate induce o interpretare greșită, mai ales când sarcinile permise sunt definite separat în W și VA.
Borne cu șurub
Schneider declară pentru NU351418 borne cu șurub. Documentația de utilizare indică terminale cu șurub pentru conductoare în limitele specificate de producător.
Tipul bornelor este o caracteristică exactă a referinței și nu trebuie presupus prin analogie cu alte mecanisme Noua Unica care pot utiliza conexiuni diferite.
2 module în sistemul Noua Unica
Variatorul NU351418 ocupă 2 module. Fișa Schneider confirmă explicit acest format.
Numărul de module descrie spațiul ocupat de mecanism în configurația Noua Unica. Nu reprezintă numărul de ieșiri sau numărul punctelor de comandă.
Produsul are o singură ieșire, iar cadrul de fixare și rama trebuie selectate în funcție de configurația modulară completă.
Alb RAL 9003 cu finisaj lucios
NU351418 este varianta alb RAL 9003, cu finisaj lucios. Schneider listează separat variante precum alb antibacterian, aluminium și antracit.
Culoarea este relevantă pentru coordonarea cu celelalte mecanisme și rame Noua Unica, dar funcția și compatibilitatea electrică au prioritate în alegere.
Montaj încastrat
Schneider declară pentru NU351418 montaj încastrat. Variatorul reprezintă mecanismul funcțional din sistemul modular Noua Unica.
PDP-ul ETBM confirmă înălțimea și lățimea de 45 mm, formatul de 2 module și montajul încastrat.
Montajul și conectarea trebuie realizate conform manualului exact al referinței NU351418 și cerințelor instalației.
Neutrul nu este necesar la variator
Manualul Schneider pentru familia NU351418 declară „Neutral conductor: not required”.
Această informație este relevantă pentru identificarea arhitecturii mecanismului, dar nu trebuie transformată aici într-o schemă de conectare. Conectarea efectivă trebuie realizată conform manualului Schneider.
NU351418 față de vechiul Unica MGU5.513.18
Schneider indică NU351418 drept înlocuitor recomandat pentru vechiul MGU5.513.18, variator universal rotativ pentru LED din gama Unica a cărui fabricație a fost întreruptă.
Informația este utilă pentru utilizatorii care caută după vechea referință. Totuși, nu trebuie presupusă automat identitatea tuturor caracteristicilor dintre generații; pentru o achiziție nouă trebuie utilizate specificațiile NU351418.
Când este potrivit NU351418?
NU351418 este varianta de verificat atunci când este necesar un variator universal rotativ LED SCHNEIDER Noua Unica de 2 module, iar sursa de iluminat este dimabilă și se încadrează într-unul dintre domeniile de sarcină declarate de producător.
Produsul nu trebuie ales doar după aspect sau după termenul „LED”. Tipul sursei, puterea acesteia și compatibilitatea cu reglarea sunt criteriile care influențează direct alegerea.
Erori frecvente
Presupunerea că „universal” înseamnă orice lampă
NU351418 acceptă mai multe tipuri de sarcini, dar fiecare are limite proprii. Pentru LED, Schneider declară 5–100 VA în mod RC și 5–20 VA în mod RL.
Folosirea valorii de 200 W pentru orice LED
Limita de 200 W este declarată pentru lămpi cu incandescență. Nu trebuie transferată automat către LED.
Publicarea valorii 16 A drept curent nominal al variatorului
Fișa Schneider indică 16 A drept calibrul siguranței asociate, nu curentul nominal al mecanismului.
Presupunerea că orice LED este dimabil
Sursa LED trebuie să fie proiectată pentru reglarea intensității și să fie compatibilă cu caracteristicile variatorului.
Confundarea protecțiilor interne cu protecția întregului circuit
NU351418 include protecții automate la suprasarcină, supraîncălzire și scurtcircuit, dar acestea nu înlocuiesc aparatele de protecție necesare instalației.
Întrebări frecvente
Ce tip de variator este SCHNEIDER NU351418?
Este un variator universal rotativ LED de 2 module din gama Noua Unica, cu buton rotativ cu apăsare, detectare automată a sarcinii și funcție de memorie.
Ce putere LED acceptă NU351418?
Schneider declară LED 5–100 VA în mod RC și LED 5–20 VA în mod RL, la 230 V AC.
Ce alte tipuri de lămpi poate controla?
Fișa declară 5–200 W pentru incandescent, 5–150 W pentru halogen 230 V și 5–150 VA pentru halogen 12 V cu transformator electronic sau toroidal.
NU351418 are funcție de memorie?
Da. Funcția de memorare este declarată explicit în fișa tehnică Schneider.
Este necesar conductorul neutru la variator?
Manualul Schneider pentru NU351418 precizează că neutrul nu este necesar la mecanism. Instalarea trebuie realizată conform schemei și instrucțiunilor producătorului.
