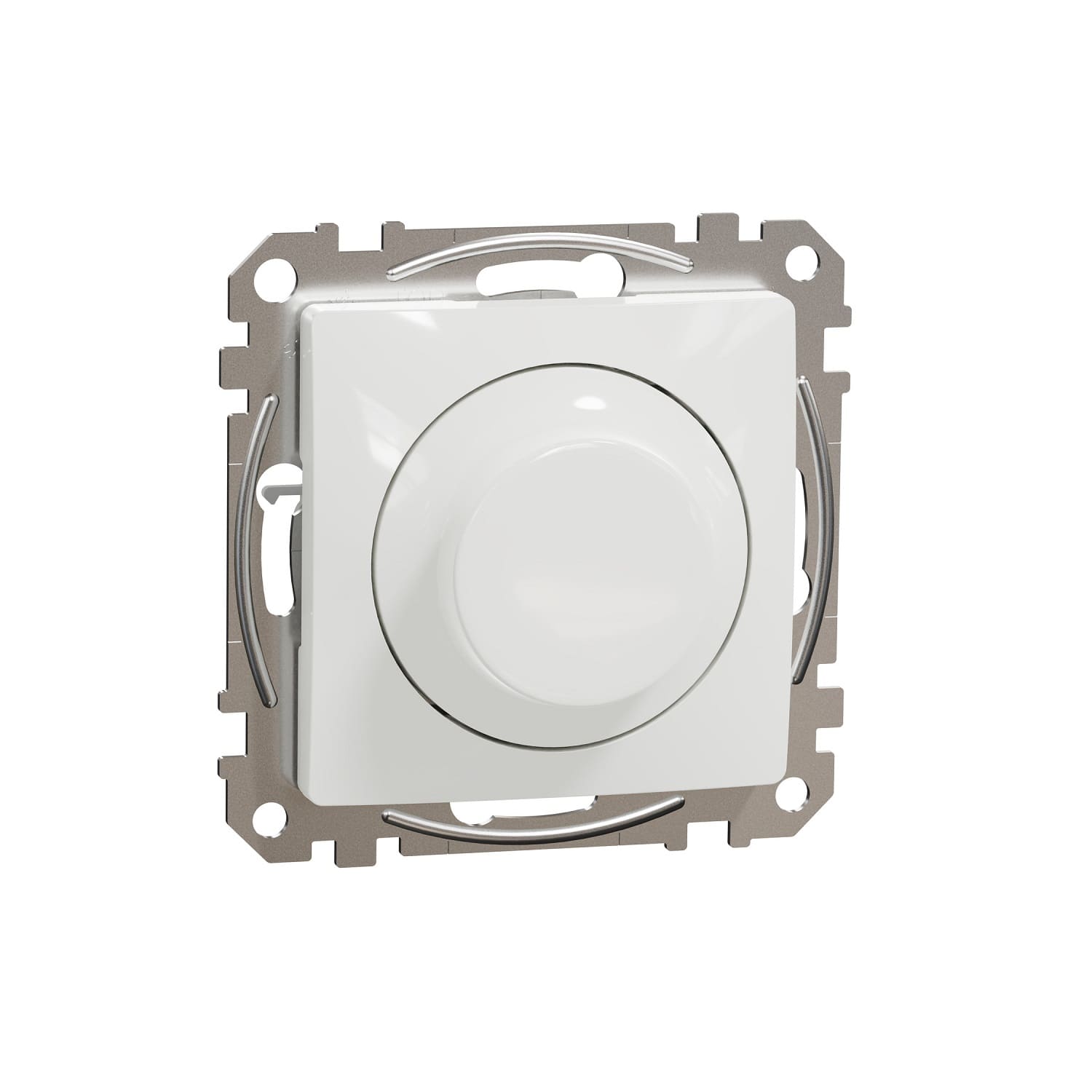

Variatorul universal rotativ LED SCHNEIDER Sedna Design SDD111502 este un mecanism pentru reglarea intensității iluminatului, conceput pentru sarcini RC/RL și surse LED compatibile cu dimarea. Schneider îl identifică drept variator rotativ universal pentru LED, cu domeniul comercial 5–200 W, detectare automată a sarcinii și protecții electronice la suprasarcină, supraîncălzire și scurtcircuit. Varianta SDD111502 este albă, cu finisaj lucios, montaj încastrat și grad de protecție IP20.
Pentru alegerea corectă trebuie verificate în primul rând tipul sursei de lumină, compatibilitatea acesteia cu dimarea și tipul sarcinii. Faptul că o lampă este LED nu înseamnă automat că poate fi utilizată cu orice variator. SDD111502 este un model universal RC/RL, însă sarcina concretă trebuie să se încadreze în limitele declarate pentru tipul respectiv de lampă.
Variator universal SCHNEIDER Sedna Design SDD111502
Schneider identifică exact produsul drept variator LED rotativ RC/RL, Sedna Design & Elements, alb. Referința SDD111502 diferențiază această variantă de variatoarele Sedna rotative RC cu altă arhitectură și de variantele în alte culori.
Termenul „universal” se referă la capacitatea variatorului de a lucra cu mai multe tipuri de sarcini prevăzute de producător, nu la compatibilitatea garantată cu orice lampă existentă. Compatibilitatea sursei cu reglarea intensității trebuie verificată înainte de selecție.
Control rotativ cu apăsare
SDD111502 utilizează comandă rotativă cu apăsare. Controlul rotativ este folosit pentru reglarea nivelului de lumină, iar mecanismul integrează și funcția de comandă prin apăsare conform configurației produsului.
Acest mod de control diferențiază variatorul de un întrerupător simplu Sedna Design. Un întrerupător clasic comandă starea circuitului, în timp ce variatorul este conceput pentru modificarea nivelului de lumină al unei sarcini compatibile.
Compatibilitate cu sarcini RC/RL
Schneider descrie SDD111502 drept variator universal RC/RL. RC se referă la sarcini rezistive/capacitive, iar RL la sarcini rezistive/inductive în configurațiile prevăzute de producător.
Această flexibilitate este utilă pentru instalații în care tipul sarcinii poate diferi, însă nu elimină necesitatea verificării corpului de iluminat și a driverului. Mai ales pentru LED, posibilitatea de dimare trebuie să fie declarată pentru sursa folosită.
LED și domeniul de reglare
Schneider identifică produsul oficial drept variator LED RC/RL 5–200 W. Aceasta este descrierea comercială generală a modelului SDD111502.
Domeniul efectiv admis diferă în funcție de tipul sarcinii. Din acest motiv, cifra maximă din denumirea produsului nu trebuie interpretată automat drept 200 W pentru orice lampă LED.
Pentru o alegere corectă, tipul și puterea sarcinii trebuie comparate cu limitele din documentația Schneider pentru categoria respectivă.
Detectare automată a sarcinii
Schneider declară pentru SDD111502 detectarea automată a sarcinii. Variatorul este astfel conceput pentru identificarea caracteristicilor sarcinii în cadrul funcțiilor sale de reglare.
Această funcție nu trebuie prezentată ca o garanție că orice sursă va funcționa fără pâlpâire sau pe întregul domeniu de reglaj. Calitatea reglării depinde și de compatibilitatea driverului sau a sursei de lumină.
Protecții electronice integrate
Pagina oficială Schneider declară protecție electronică la suprasarcină, protecție la supraîncălzire și protecție la scurtcircuit. Acestea sunt funcții reale ale variatorului și pot fi comunicate direct.
Protecțiile integrate nu trebuie însă descrise ca substitut pentru protecțiile circuitului electric. Ele protejează variatorul în condițiile prevăzute de producător și nu înlocuiesc aparatele de protecție necesare instalației.
Comandă și de la butoane auxiliare
Schneider declară posibilitatea de comandă de la un număr nelimitat de butoane auxiliare. Aceasta permite extinderea punctelor de comandă în configurațiile prevăzute de producător.
Caracteristica nu trebuie confundată cu o funcție wireless sau smart. Butoanele auxiliare fac parte dintr-o configurație cablată prevăzută pentru variator.
Fără conexiune la neutru pentru SDD111502

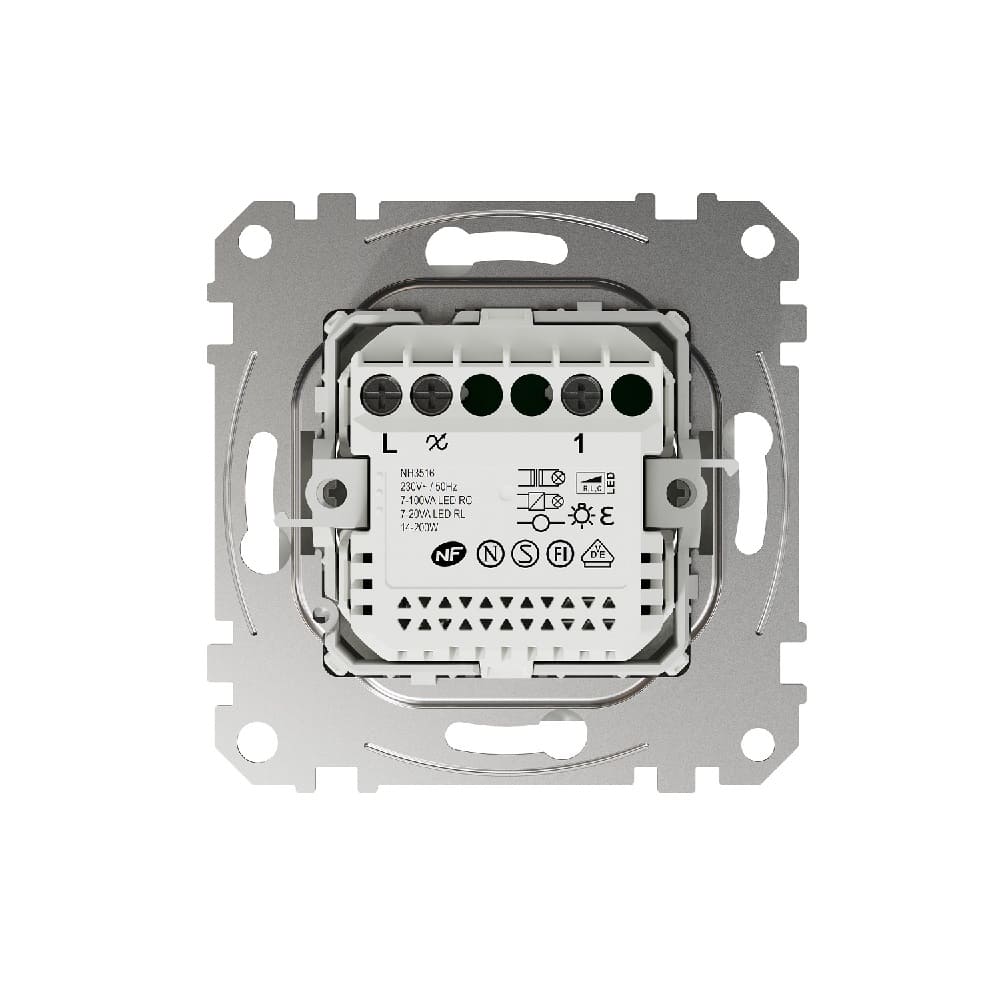

Schneider precizează explicit pentru seria SDD1**502, care include SDD111502, că nu se conectează conductorul de neutru la variator. Marcajul specific din schema produsului reprezintă ieșirea reglată către lampă, nu o bornă N.
Această informație este importantă mai ales pentru a nu transfera automat instrucțiuni de la alte variatoare Sedna care permit o conexiune diferită. Schema și instrucțiunile referinței exacte trebuie respectate.

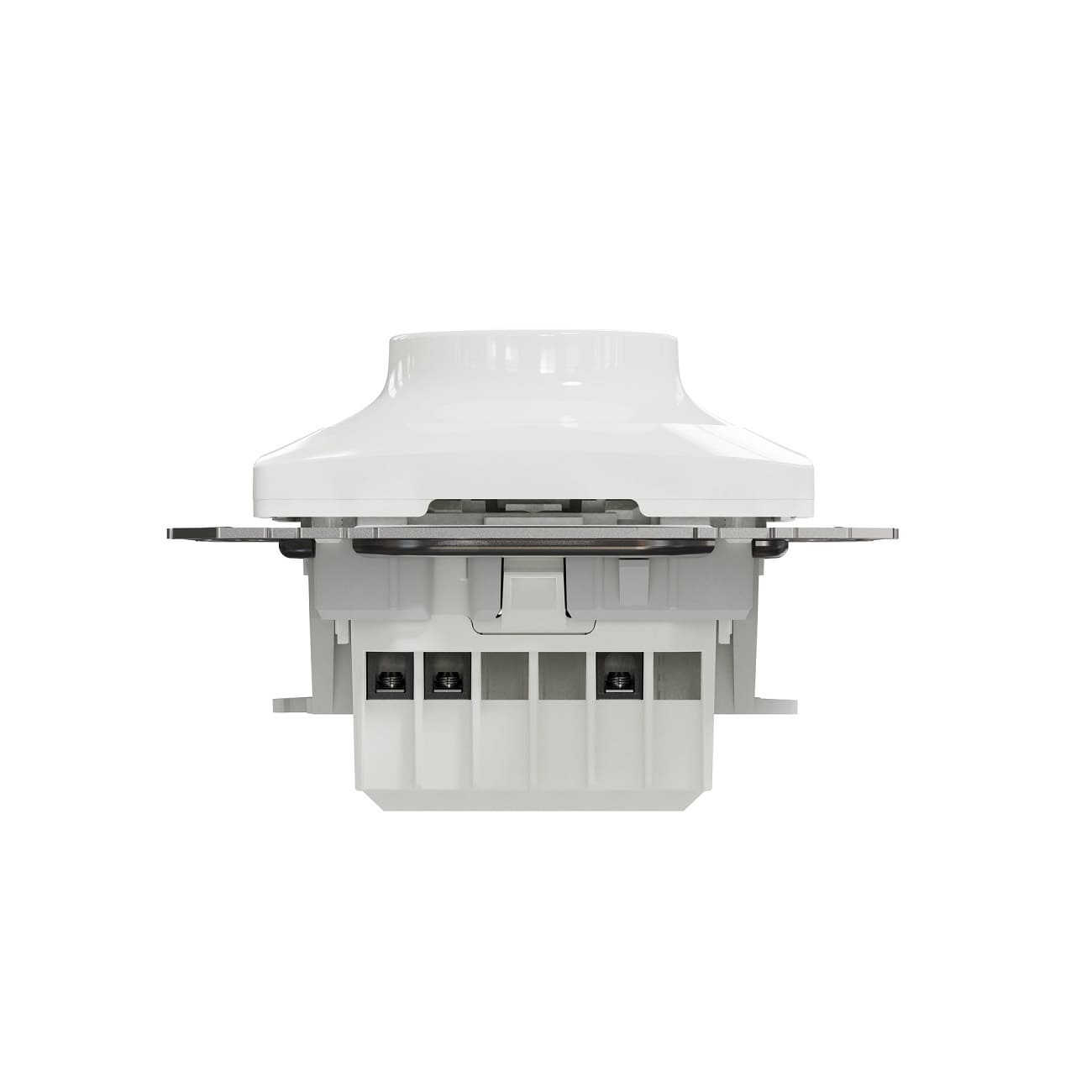

Borne cu șurub și montaj încastrat
SDD111502 este un mecanism pentru montaj încastrat. Construcția utilizează borne cu șurub și fixare mecanică prin șuruburi în configurația declarată de Schneider.
ETBM confirmă montajul încastrat, iar produsul se livrează ca mecanism Sedna Design.
Aceste caracteristici descriu mecanismul și nu înlocuiesc instrucțiunile de instalare. Conectarea trebuie realizată după documentația exactă a modelului SDD111502.
Alb lucios pentru gama Sedna Design
Varianta SDD111502 este albă, cu finisaj lucios. ETBM o identifică drept „alb lucios”, iar Schneider oferă același tip de variator și în alte variante cromatice, inclusiv aluminium, antracit și bej.
Culoarea trebuie verificată împreună cu referința dacă mecanismul este integrat într-o configurație Sedna Design cu rame și alte aparate în același finisaj.

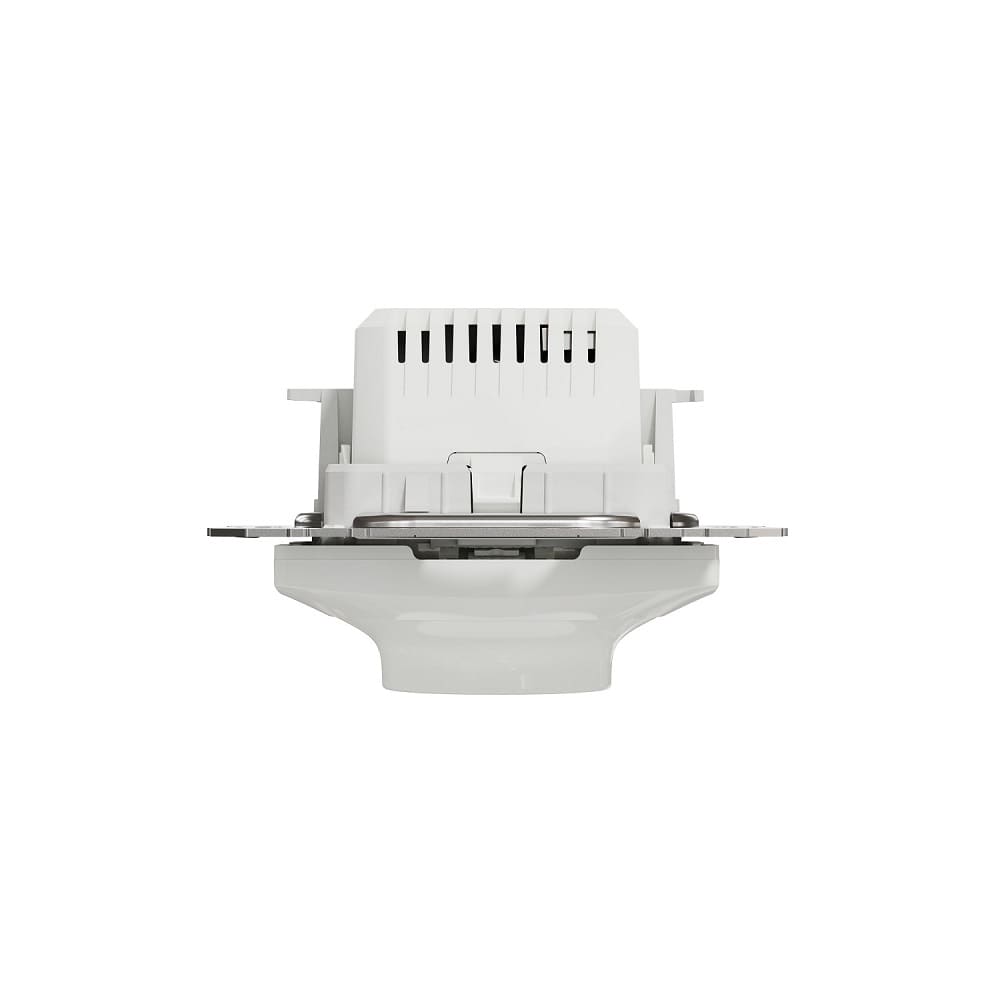

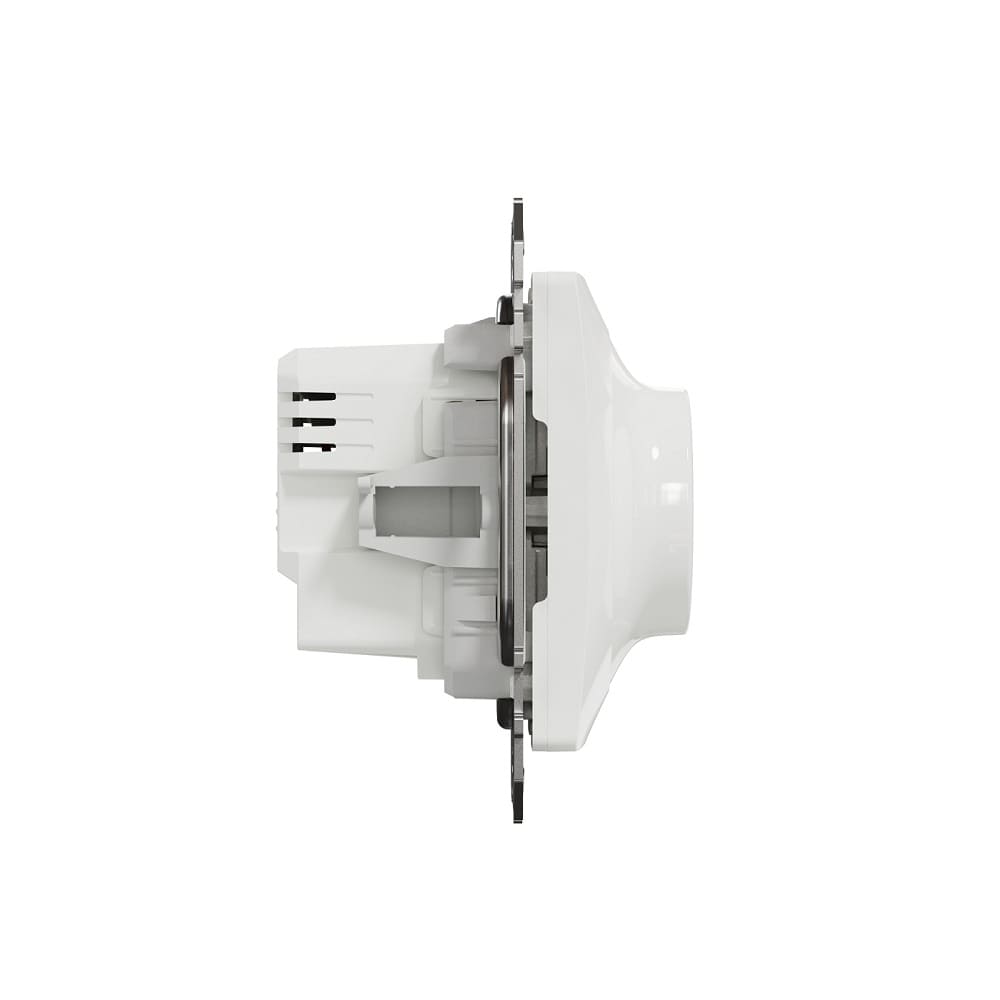

73 x 73 mm și adâncime de 55 mm
ETBM declară pentru variator 73 mm înălțime și 73 mm lățime. Dimensiunile corespund formatului aparatului din gama Sedna Design.
Pentru mecanismul complet, documentația tehnică Schneider indică o adâncime de aproximativ 55 mm. Dimensiunile sunt utile la identificare și la verificarea spațiului disponibil pentru montaj, dar nu reprezintă criteriul principal pentru compatibilitatea electrică.
Material din policarbonat și IP20
ETBM declară pentru SDD111502 policarbonat și grad de protecție IP20.
IP20 trebuie păstrat ca valoare tehnică, fără formulări precum „protejat complet împotriva prafului” sau „potrivit pentru orice încăpere”. Clasificarea nu declară protecție la apă.
SDD111502 față de SDD111501
În aceeași familie există și SDD111501, identificat de Schneider drept variator rotativ RC, alb. Este o referință distinctă față de SDD111502, care este variatorul universal LED RC/RL.
Diferența trebuie verificată prin codul producătorului, nu doar după aspectul frontal. Cele două modele pot arăta foarte apropiat, dar caracteristicile electrice și tipurile de sarcină acceptate diferă.
Când este relevant SDD111502?
SDD111502 este varianta de verificat atunci când este necesar un variator rotativ universal SCHNEIDER Sedna Design pentru o sursă de iluminat dimabilă compatibilă cu caracteristicile RC/RL ale produsului.
Dacă sursa nu este declarată dimabilă sau dacă tipul și puterea sarcinii nu se încadrează în specificațiile Schneider, alegerea nu trebuie făcută doar pentru că produsul este descris drept „universal”.
Cum identifici exact SCHNEIDER SDD111502?
Identificarea relevantă este variator universal rotativ LED + SCHNEIDER + Sedna Design + RC/RL + alb + SDD111502.
ETBM confirmă SKU SD01203 și EAN 3606481466228. Referința SDD111502 este reperul principal pentru evitarea confuziei cu alte variatoare Sedna Design.
Erori frecvente
Presupunerea că orice bec LED poate fi dimat
Nu orice sursă LED este compatibilă cu reglarea intensității. Trebuie verificată compatibilitatea sursei și încadrarea în tipurile de sarcină prevăzute pentru SDD111502.
Interpretarea „5–200 W” ca 200 W pentru orice LED
5–200 W este descrierea generală a variatorului. Limitele diferă în funcție de tipul sarcinii, astfel că valoarea maximă nu trebuie aplicată automat tuturor surselor LED.
Confundarea SDD111502 cu SDD111501
SDD111502 este variator universal LED RC/RL. SDD111501 este o referință separată, identificată de Schneider ca variator rotativ RC.
Presupunerea unei borne pentru neutru
Schneider precizează că variatoarele SDD1**502 nu permit conectarea conductorului N la mecanism. Trebuie respectată schema referinței exacte.
Considerarea protecțiilor interne drept protecții ale întregului circuit
Protecția la suprasarcină, supraîncălzire și scurtcircuit este integrată în variator, dar nu înlocuiește dispozitivele de protecție necesare instalației.
Întrebări frecvente
Ce tip de variator este SCHNEIDER SDD111502?
Este un variator universal rotativ pentru LED și sarcini RC/RL, din gama Sedna Design & Elements.
SDD111502 funcționează cu becuri LED?
Da, Schneider îl declară variator LED. Sursa LED trebuie însă să fie dimabilă și să se încadreze în caracteristicile de sarcină prevăzute pentru produs.
Variatorul detectează automat sarcina?
Da. Schneider declară detectare automată a sarcinii pentru SDD111502.
SDD111502 are protecții electronice?
Da. Schneider declară protecție electronică la suprasarcină, supraîncălzire și scurtcircuit.
Se conectează neutrul la SDD111502?
Nu. Schneider precizează pentru seria SDD1**502 că borna marcată în schema produsului este ieșirea reglată către lampă și nu o bornă pentru conductorul neutru.
