Busbar Eaton 501071 3 faze 80A 1m GVK-16-3P-3TE

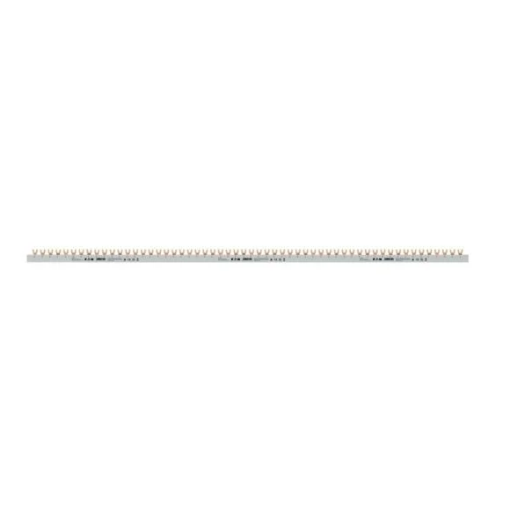

Busbar Eaton GVK-16/3P-3TE este o bară de distribuție trifazată cu contacte tip furcă, secțiune conductoare de 16 mm² și curent nominal de 80 A. Modelul 501071 este livrat la lungimea de 1 metru, este izolat și poate fi scurtat pentru adaptarea la configurația aparatajului modular din tablou.

Când alegi Eaton GVK-16/3P-3TE

GVK-16/3P-3TE se alege atunci când este necesară distribuția celor trei faze către aparate modulare compatibile cu contacte tip furcă. Configurația 3P, curentul nominal de 80 A, secțiunea de 16 mm² și geometria contactelor trebuie verificate împreună.

Un busbar Eaton nu trebuie ales doar după lungime sau amperaj. Numărul de faze, tipul contactelor și compatibilitatea cu bornele aparatelor sunt criterii esențiale pentru alegerea corectă.

Configurație trifazată 3P

Eaton 501071 este un busbar 3P, destinat distribuției celor trei faze L1, L2 și L3. Modelul nu include conductor neutru în configurația sa, ceea ce îl diferențiază de GVK-16/3P+N-4TE.

Dacă instalația necesită distribuția neutrului prin aceeași bară, varianta 3P simplă nu trebuie considerată echivalentă cu un model 3P+N. Configurația trebuie aleasă după schema electrică și aparatajul utilizat.

Curent nominal 80 A și secțiune 16 mm²

Busbar Eaton GVK-16/3P-3TE are curent nominal de 80 A și secțiune de 16 mm². Acești parametri definesc capacitatea electrică a barei și trebuie corelați cu dimensionarea instalației, protecțiile și sarcinile distribuite.

Valoarea de 80 A caracterizează bara de distribuție și nu înseamnă că fiecare aparat conectat trebuie să aibă 80 A. Fiecare circuit rămâne dimensionat și protejat conform propriilor caracteristici.

Contacte tip furcă

GVK-16/3P-3TE utilizează contacte tip furcă. Această geometrie trebuie să fie compatibilă cu bornele aparatajului modular conectat.

Un busbar cu pini nu este automat interschimbabil cu unul cu furcă, chiar dacă are aceeași secțiune, același număr de faze și același curent nominal. Compatibilitatea mecanică a bornelor trebuie verificată înainte de montaj.

Lungime de 1 metru și posibilitate de scurtare

Busbar Eaton GVK-16/3P-3TE este livrat la lungimea de 1 metru și poate fi scurtat la dimensiunea necesară. Acest format permite adaptarea barei la lungimea efectivă a grupului de aparate montate în tablou.

După scurtare, capătul rezultat trebuie protejat corespunzător. Bara nu se livrează cu capace terminale, astfel că acestea trebuie comandate separat dacă sunt necesare pentru configurația realizată.

Capac terminal compatibil

Pentru varianta trifazată de 16 mm² este disponibil capacul terminal Eaton EK-3/16-EVGK-GVK, cod 501077. Acesta este destinat barelor EVGK și GVK trifazate cu secțiune de 16 mm².

Alegerea capacului trebuie făcută după secțiunea și configurația barei. Un capac destinat variantei de 10 mm² sau unei configurații 3P+N nu trebuie considerat automat compatibil.

Diferența față de GVK-16/3P+N-4TE

GVK-16/3P-3TE distribuie trei faze, în timp ce GVK-16/3P+N-4TE distribuie trei faze și neutru. Ambele variante au secțiune de 16 mm² și curent nominal de 80 A, dar configurația conductoarelor este diferită.

Prin urmare, modelul nu trebuie ales doar după amperaj și secțiune. Numărul de conductoare distribuite trebuie să corespundă schemei electrice.

Ce verifici înainte de cumpărare

Busbar Eaton GVK-16/3P-3TE trebuie verificat electric și mecanic în raport cu aparatajul care urmează să fie conectat.

• Tip produs: busbar / bară de distribuție.
• Configurație: 3P.
• Faze distribuite: L1, L2 și L3.
• Neutru integrat: nu.
• Tip contact: furcă.
• Curent nominal: 80 A.
• Secțiune: 16 mm².
• Lungime: 1 m.
• Izolație: da.
• Poate fi scurtat: da.
• Capace terminale: nu sunt incluse.
• Capac terminal compatibil: EK-3/16-EVGK-GVK, cod 501077.
• Model: GVK-16/3P-3TE.
• Cod Eaton: 501071.

Pentru alte componente de distribuție și conectare poți consulta gama de accesorii pentru aparatură modulară. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea configurației 3P cu 3P+N. Eaton 501071 distribuie cele trei faze și nu include neutru. Dacă schema necesită și N, trebuie selectată o configurație compatibilă.

Alegerea barei doar după valoarea de 80 A. Secțiunea de 16 mm², configurația 3P și contactele tip furcă trebuie să corespundă aparatajului și schemei electrice.

Confundarea contactelor tip furcă cu cele tip pin. Forma contactului influențează compatibilitatea mecanică și nu trebuie ignorată la înlocuirea unui busbar.

Presupunerea că sunt incluse capacele terminale. GVK-16/3P-3TE se livrează fără capace terminale; pentru varianta 3P de 16 mm² este disponibil separat modelul compatibil 501077.

Întrebări frecvente

Ce este Eaton GVK-16/3P-3TE?

Eaton GVK-16/3P-3TE este un busbar trifazat 3P de 80 A, cu secțiune de 16 mm² și contacte tip furcă. Bara are lungime de 1 metru și poate fi scurtată pentru adaptarea la configurația aparatajului modular compatibil.

Eaton 501071 include și neutrul?

Eaton 501071 nu include conductor neutru în configurația barei. Modelul este 3P și distribuie L1, L2 și L3. Pentru distribuție 3P+N trebuie aleasă o variantă proiectată explicit pentru cele trei faze și neutru.

Busbarul Eaton 501071 poate fi tăiat?

Eaton GVK-16/3P-3TE poate fi scurtat la lungimea necesară. Bara este livrată la 1 metru, iar după adaptare capătul trebuie protejat corespunzător cu accesoriul terminal compatibil.

Sunt incluse capacele terminale?

Capacele terminale nu sunt incluse cu Eaton GVK-16/3P-3TE. Pentru varianta trifazată de 16 mm² este disponibil separat capacul EK-3/16-EVGK-GVK, cod Eaton 501077.

Ce tip de contacte are Eaton GVK-16/3P-3TE?

Eaton GVK-16/3P-3TE utilizează contacte tip furcă. Bornele aparatajului modular trebuie verificate pentru compatibilitate înainte de montaj, deoarece un sistem cu contacte tip pin nu este automat echivalent.
